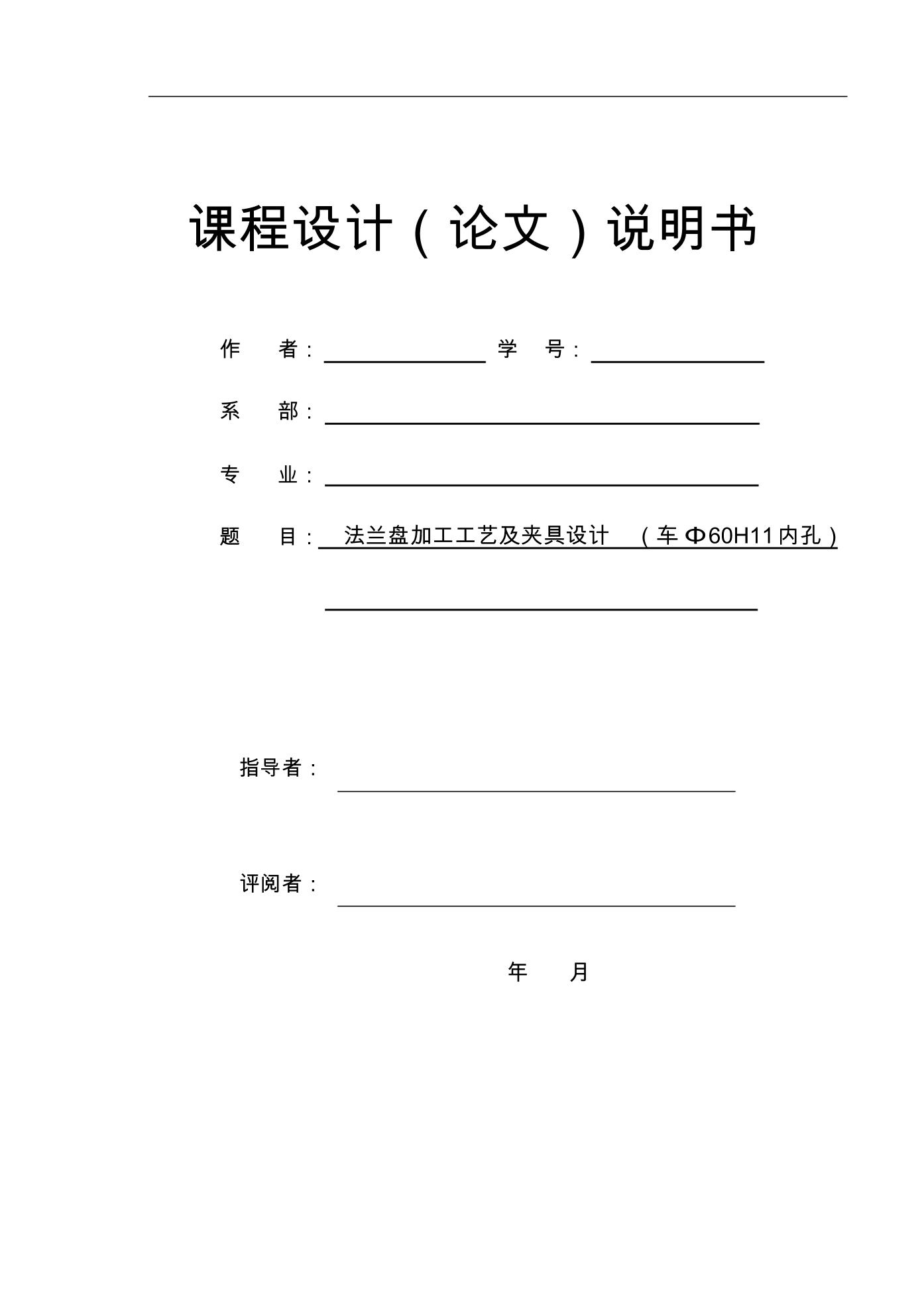

课程设计（论文）说明书 作 者： 学 号： 系 部： 专 业： 题 目： 法兰盘加工工艺及夹具设计 （车Φ60H11内孔） 指导者： 评阅者： 年 月 课 程设 计 （论 文）中 文摘 要 本设计是基于法兰盘零件的加工工艺规程及一些工序的专用夹具设计。法兰 盘零件的主要加工表面是外圆及孔系。一般来说，保证平面的加工精度要比保证 孔系的加工精度容易。因此，本设计遵循先面后槽的原则。并将孔与平面的加工 明确划分成粗加工和精加工阶段以保证孔系加工精度。主要加工工序安排是先以 支承孔系定位加工出顶平面，在后续工序中除个别工序外均用顶平面和工艺孔定 位加工其他孔系与平面。夹具选用专用夹具，夹紧方式多选用手动夹紧，夹紧可 靠，机构可以不必自锁。因此生产效率较高。适用于大批量、流水线上加工。能 够满足设计要求。 关键词 法兰盘类零件，加工工艺，专用夹具，设计 III 目 录 1 加工工艺规程设计 ·
