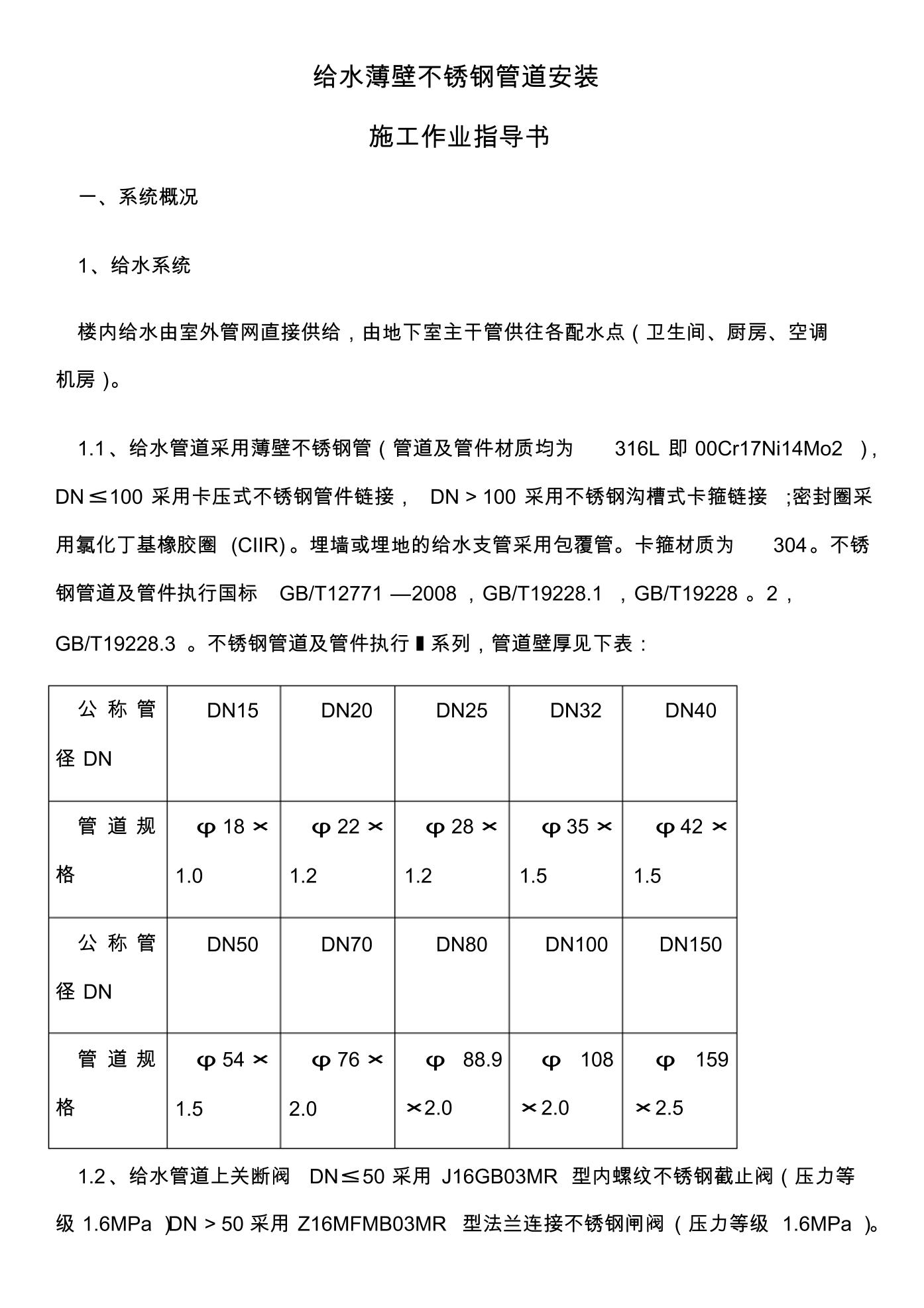

给水薄壁不锈钢管道安装
施工作业指导书
一、系统概况
1、给水系统
楼内给水由室外管网直接供给,由地下室主干管供往各配水点(卫生间、厨房、空调
机房)。
1.1、给水管道采用薄壁不锈钢管(管道及管件材质均为 316L 即 00Cr17Ni14Mo2 ),
DN≤100 采用卡压式不锈钢管件链接, DN>100 采用不锈钢沟槽式卡箍链接 ;密封圈采
用氯化丁基橡胶圈 (CIIR)。埋墙或埋地的给水支管采用包覆管。卡箍材质为 304。不锈
钢管道及管件执行国标 GB/T12771 —2008,GB/T19228.1 ,GB/T19228 。2,
GB/T19228.3 。不锈钢管道及管件执行Ⅰ系列,管道壁厚见下表:
公 称 管
径 DN
DN15 DN20 DN25 DN32 DN40
管 道 规
格
φ 18×
1.0
φ 22×
1.2
φ 28×
1.2
φ 35×
1.5
φ 42 ×
