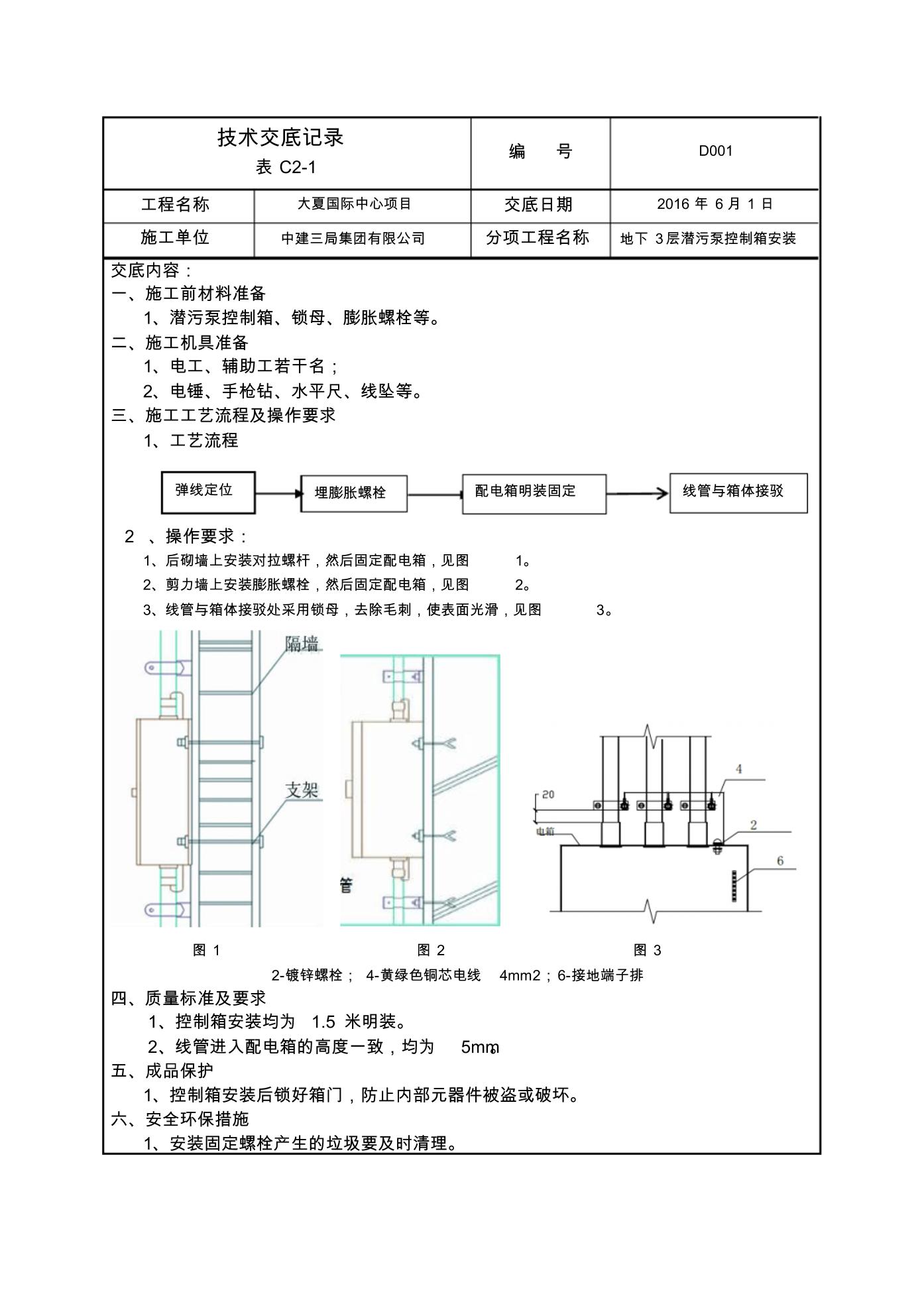

技术交底记录 表 C2-1 编 号 D001 工程名称 大夏国际中心项目 交底日期 2016 年 6月 1 日 施工单位 中建三局集团有限公司 分项工程名称 地下 3层潜污泵控制箱安装 交底内容： 一、施工前材料准备 1、潜污泵控制箱、锁母、膨胀螺栓等。 二、施工机具准备 1、电工、辅助工若干名； 2、电锤、手枪钻、水平尺、线坠等。 三、施工工艺流程及操作要求 1、工艺流程 2 、操作要求： 1、后砌墙上安装对拉螺杆，然后固定配电箱，见图 1。 2、剪力墙上安装膨胀螺栓，然后固定配电箱，见图 2。 3、线管与箱体接驳处采用锁母，去除毛刺，使表面光滑，见图 3。 图 1 图 2 图 3 2-镀锌螺栓； 4-黄绿色铜芯电线 4mm2；6-接地端子排 四、质量标准及要求 1、控制箱安装均为 1.5 米明装。 2、线管进入配电箱的高度一致，均为 5mm。 五、成品保护 1、控制箱安装后锁
