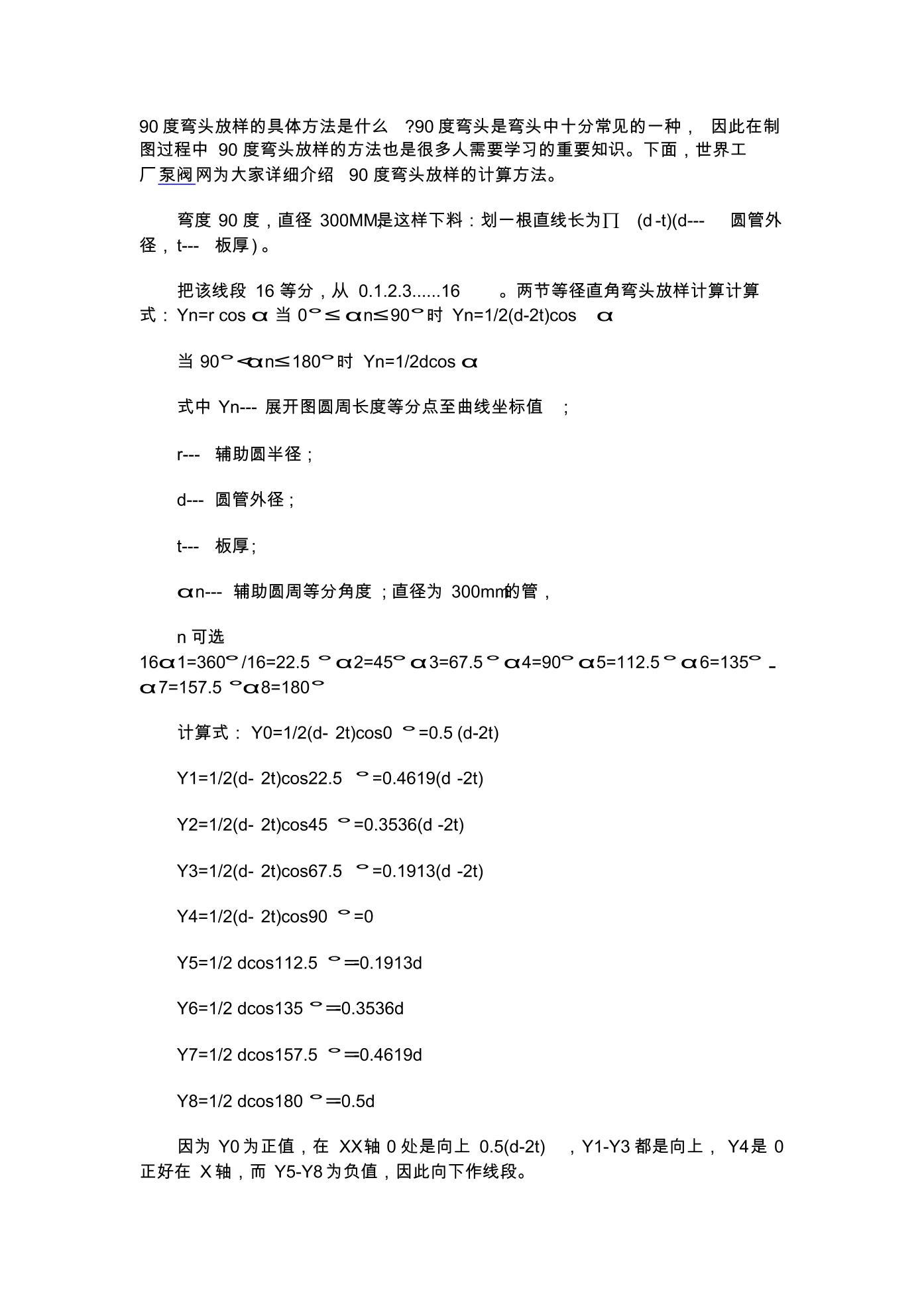

90度弯头放样的具体方法是什么 ?90度弯头是弯头中十分常见的一种， 因此在制 图过程中 90度弯头放样的方法也是很多人需要学习的重要知识。下面，世界工 厂泵阀网为大家详细介绍 90度弯头放样的计算方法。 弯度 90度，直径 300MM,是这样下料：划一根直线长为∏ (d -t)(d--- 圆管外 径， t--- 板厚 )。 把该线段 16等分，从 0.1.2.3......16 。两节等径直角弯头放样计算计算 式：Yn=r cos α 当 0°≤αn≤90°时 Yn=1/2(d-2t)cos α 当 90°<αn≤180°时 Yn=1/2dcos α 式中 Yn--- 展开图圆周长度等分点至曲线坐标值 ; r--- 辅助圆半径 ; d--- 圆管外径 ; t--- 板厚 ; αn--- 辅助圆周等分角度 ;直径为 300mm的管， n可选 16α1=360°/16=22.5
