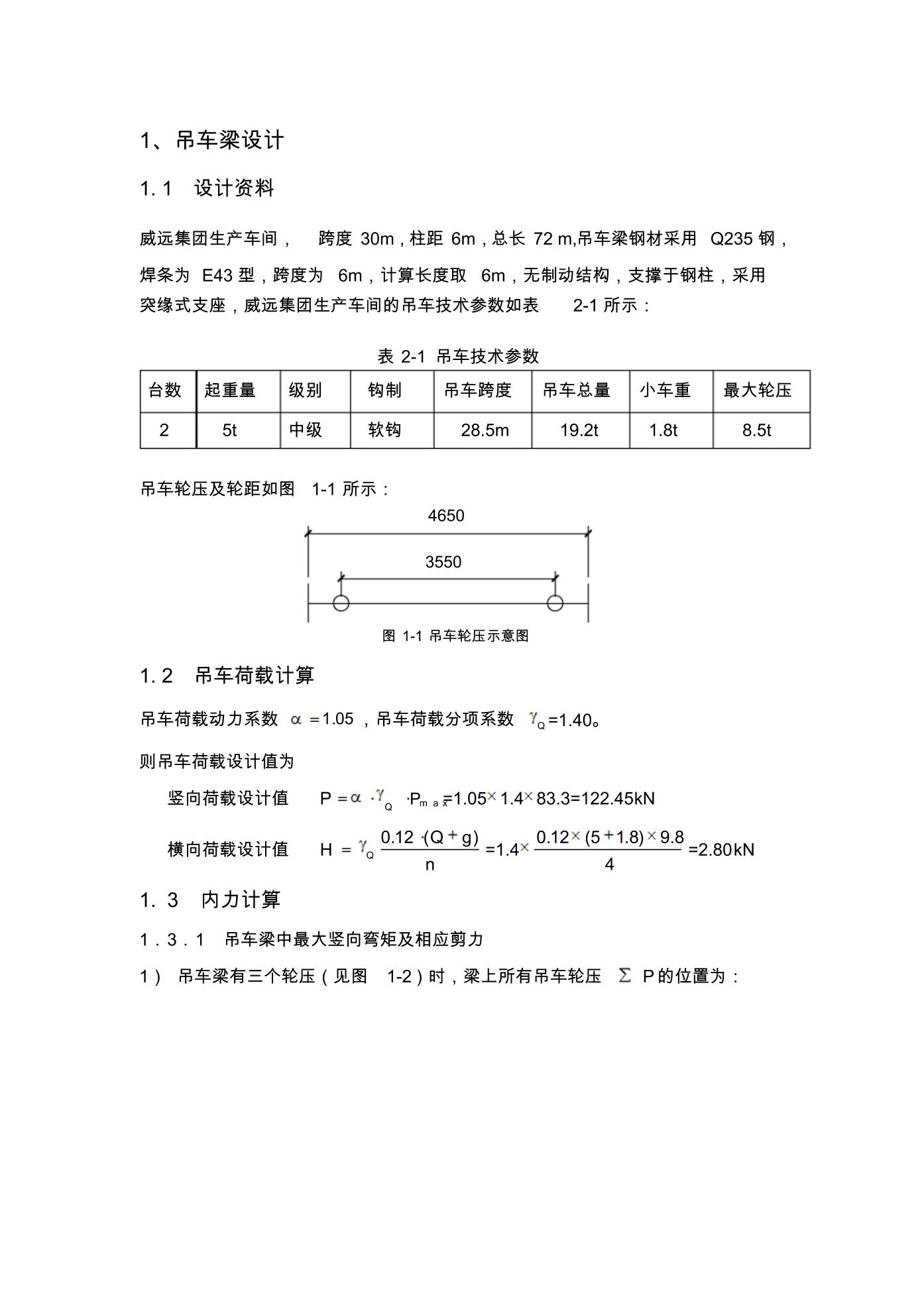

1、吊车梁设计 1. 1 设计资料 威远集团生产车间， 跨度 30m，柱距 6m，总长 72 m,吊车梁钢材采用 Q235钢， 焊条为 E43型，跨度为 6m，计算长度取 6m，无制动结构，支撑于钢柱，采用 突缘式支座，威远集团生产车间的吊车技术参数如表 2-1所示： 表 2-1 吊车技术参数 台数 起重量 级别 钩制 吊车跨度 吊车总量 小车重 最大轮压 2 5t 中级 软钩 28.5m 19.2t 1.8t 8.5t 吊车轮压及轮距如图 1-1 所示： 4650 3550 图 1-1 吊车轮压示意图 1. 2 吊车荷载计算 吊车荷载动力系数 05.1 ，吊车荷载分项系数 Q =1.40。 则吊车荷载设计值为 竖向荷载设计值 QP m a xP =1.05 1.4 83.3=122.45kN 横向荷载设计值 H Q n gQ )(12.0 =1.4 4 8.9)8.15(12.0 =2
