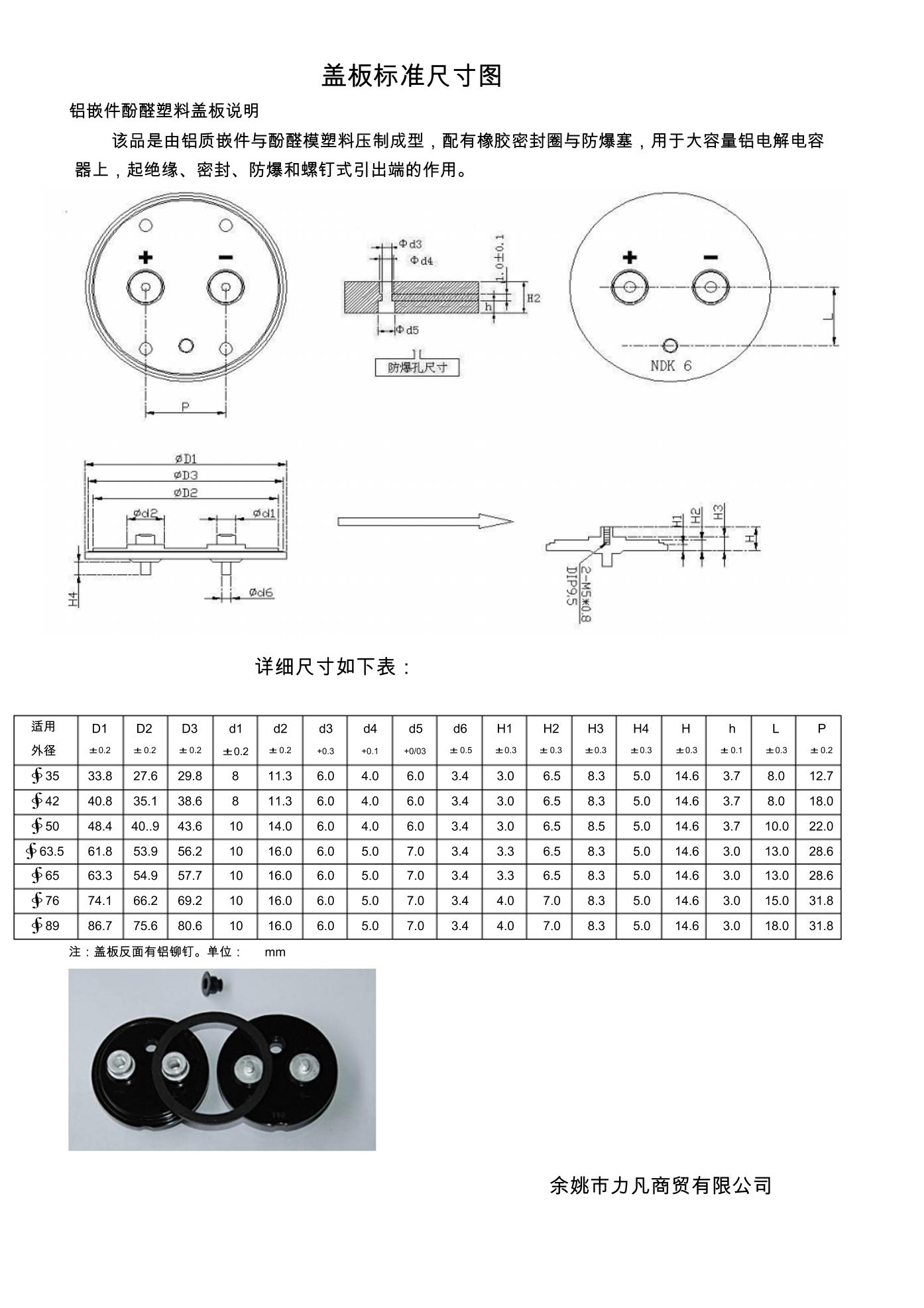

盖板标准尺寸图 铝嵌件酚醛塑料盖板说明 该品是由铝质嵌件与酚醛模塑料压制成型，配有橡胶密封圈与防爆塞，用于大容量铝电解电容 器上，起绝缘、密封、防爆和螺钉式引出端的作用。 详细尺寸如下表： 适用 外径 D1 ±0.2 D2 ± 0.2 D3 ± 0.2 d1 ±0.2 d2 ± 0.2 d3 +0.3 d4 +0.1 d5 +0/03 d6 ± 0.5 H1 ±0.3 H2 ± 0.3 H3 ±0.3 H4 ±0.3 H ±0.3 h ± 0.1 L ±0.3 P ± 0.2 ∮35 33.8 27.6 29.8 8 11.3 6.0 4.0 6.0 3.4 3.0 6.5 8.3 5.0 14.6 3.7 8.0 12.7 ∮42 40.8 35.1 38.6 8 11.3 6.0 4.0 6.0 3.4 3.0 6.5 8.3 5.0 1
