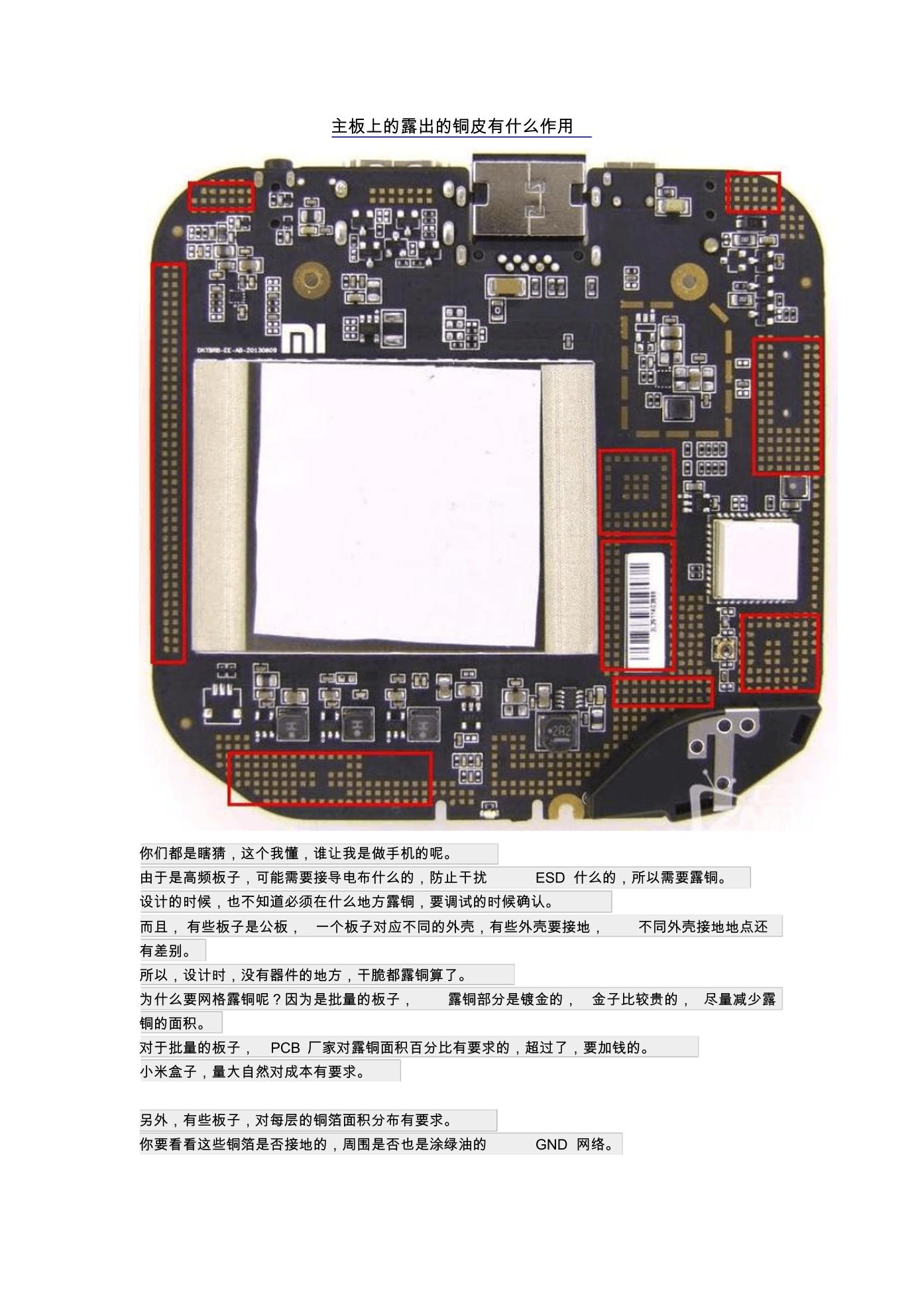

主板上的露出的铜皮有什么作用
你们都是瞎猜,这个我懂,谁让我是做手机的呢。
由于是高频板子,可能需要接导电布什么的,防止干扰 ESD 什么的,所以需要露铜。
设计的时候,也不知道必须在什么地方露铜,要调试的时候确认。
而且,有些板子是公板, 一个板子对应不同的外壳,有些外壳要接地, 不同外壳接地地点还
有差别。
所以,设计时,没有器件的地方,干脆都露铜算了。
为什么要网格露铜呢?因为是批量的板子, 露铜部分是镀金的, 金子比较贵的, 尽量减少露
铜的面积。
对于批量的板子, PCB 厂家对露铜面积百分比有要求的,超过了,要加钱的。
小米盒子,量大自然对成本有要求。
另外,有些板子,对每层的铜箔面积分布有要求。
你要看看这些铜箔是否接地的,周围是否也是涂绿油的 GND 网络。
