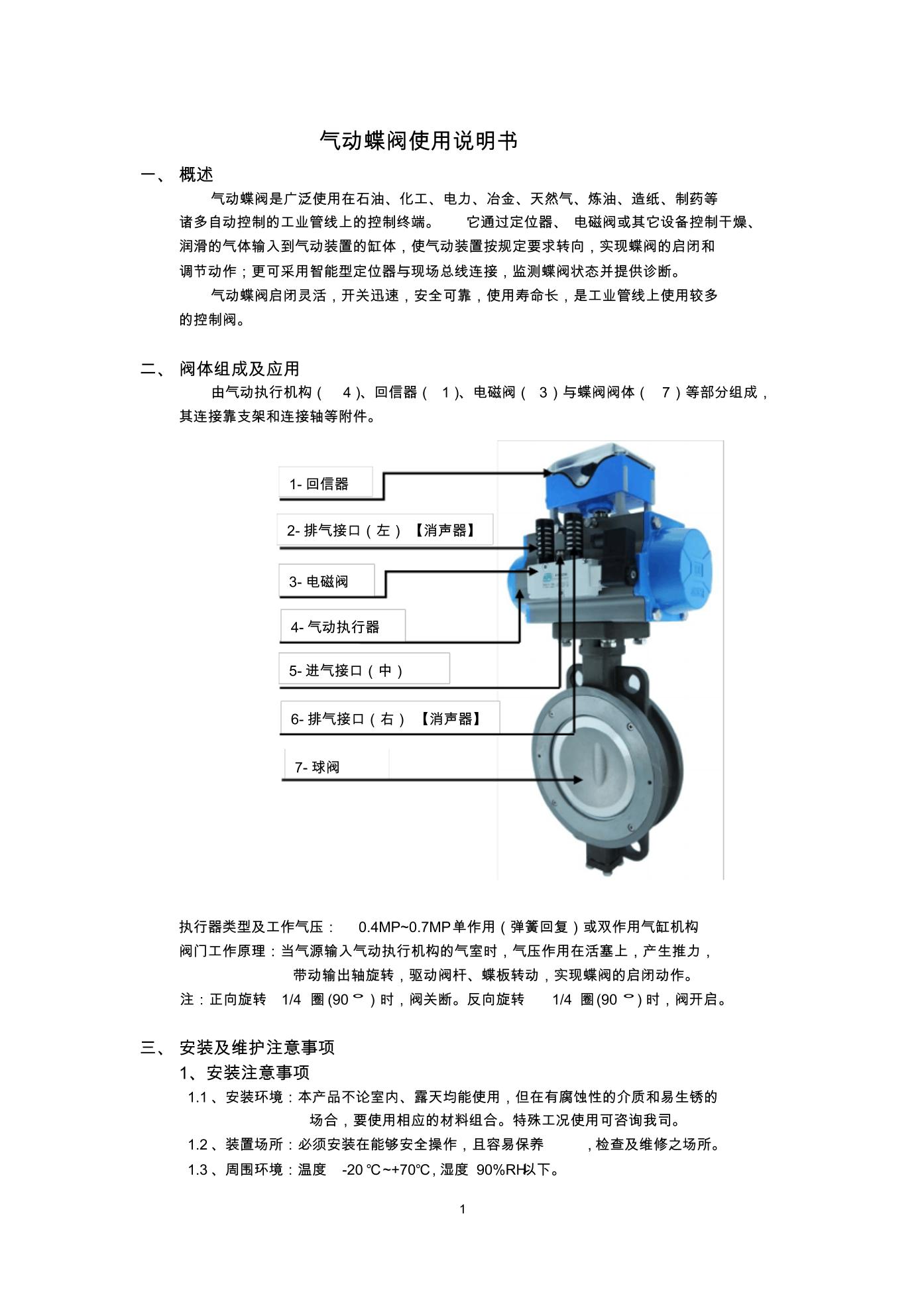

1 气动蝶阀使用说明书 一、概述 气动蝶阀是广泛使用在石油、化工、电力、冶金、天然气、炼油、造纸、制药等 诸多自动控制的工业管线上的控制终端。 它通过定位器、 电磁阀或其它设备控制干燥、 润滑的气体输入到气动装置的缸体，使气动装置按规定要求转向，实现蝶阀的启闭和 调节动作；更可采用智能型定位器与现场总线连接，监测蝶阀状态并提供诊断。 气动蝶阀启闭灵活，开关迅速，安全可靠，使用寿命长，是工业管线上使用较多 的控制阀。 二、阀体组成及应用 由气动执行机构（ 4）、回信器（ 1）、电磁阀（ 3）与蝶阀阀体（ 7）等部分组成， 其连接靠支架和连接轴等附件。 执行器类型及工作气压： 0.4MP~0.7MP单作用（弹簧回复）或双作用气缸机构 阀门工作原理：当气源输入气动执行机构的气室时，气压作用在活塞上，产生推力， 带动输出轴旋转，驱动阀杆、蝶板转动，实现蝶阀的启闭动作。 注：正向旋转 1/4 圈
