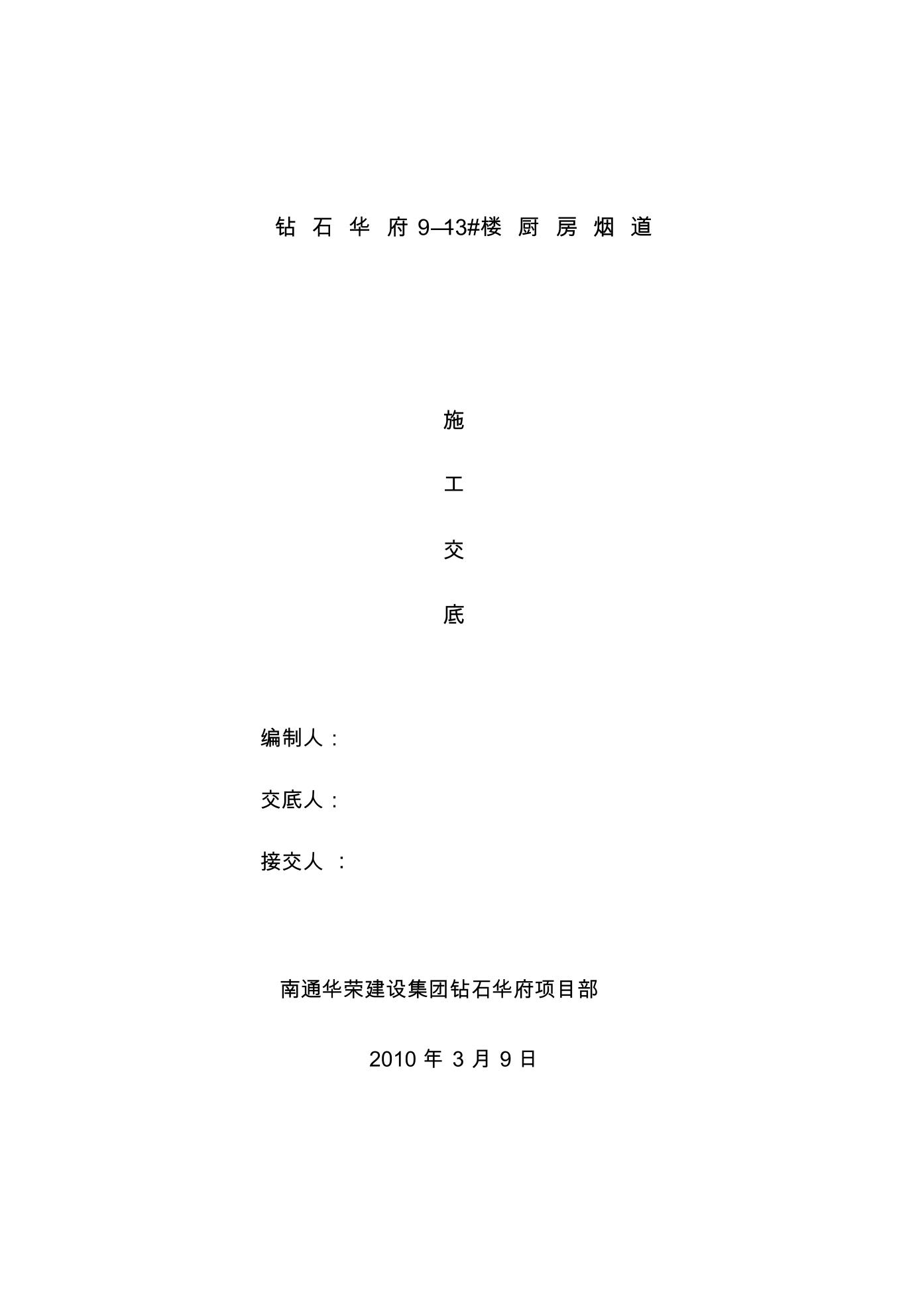

钻 石 华 府 9–13#楼 厨 房 烟 道 施 工 交 底 编制人： 交底人： 接交人 ： 南通华荣建设集团钻石华府项目部 2010年 3 月 9日 厨房烟道施工交底 1 概述 a、 钻石华府二期 9～13＃楼为 18 层框剪结构的住宅工程，楼层的层高均 为 2800㎜，依图纸设计仅厨房间设排烟道，卫生间等其他部位均不设 烟气道。 b、 本工程厨房间排烟道选用的型号为苏 J19-2006-A-3 ，土建预留孔洞为 长×宽 =500×400㎜，成品烟道的外型尺寸应为长×宽 =450×350㎜瓦 工 2施工工艺流程 复核、检查土建原预留烟道洞口尺寸 ----- 做好安装前的准备事项 ------ 依照图纸、规范要求安装烟道及脱卸式止回阀 ------ 支模分两次浇注烟道与预留 洞口之间的空隙 ----- 浇水养护 （1） 复核、检查土建原预留烟道洞口尺寸： A．拆除原预留烟道洞口边模板。
