被动式人体热释电红外线感应开关基本知识
2008年 11月 14日 星期五 09:23

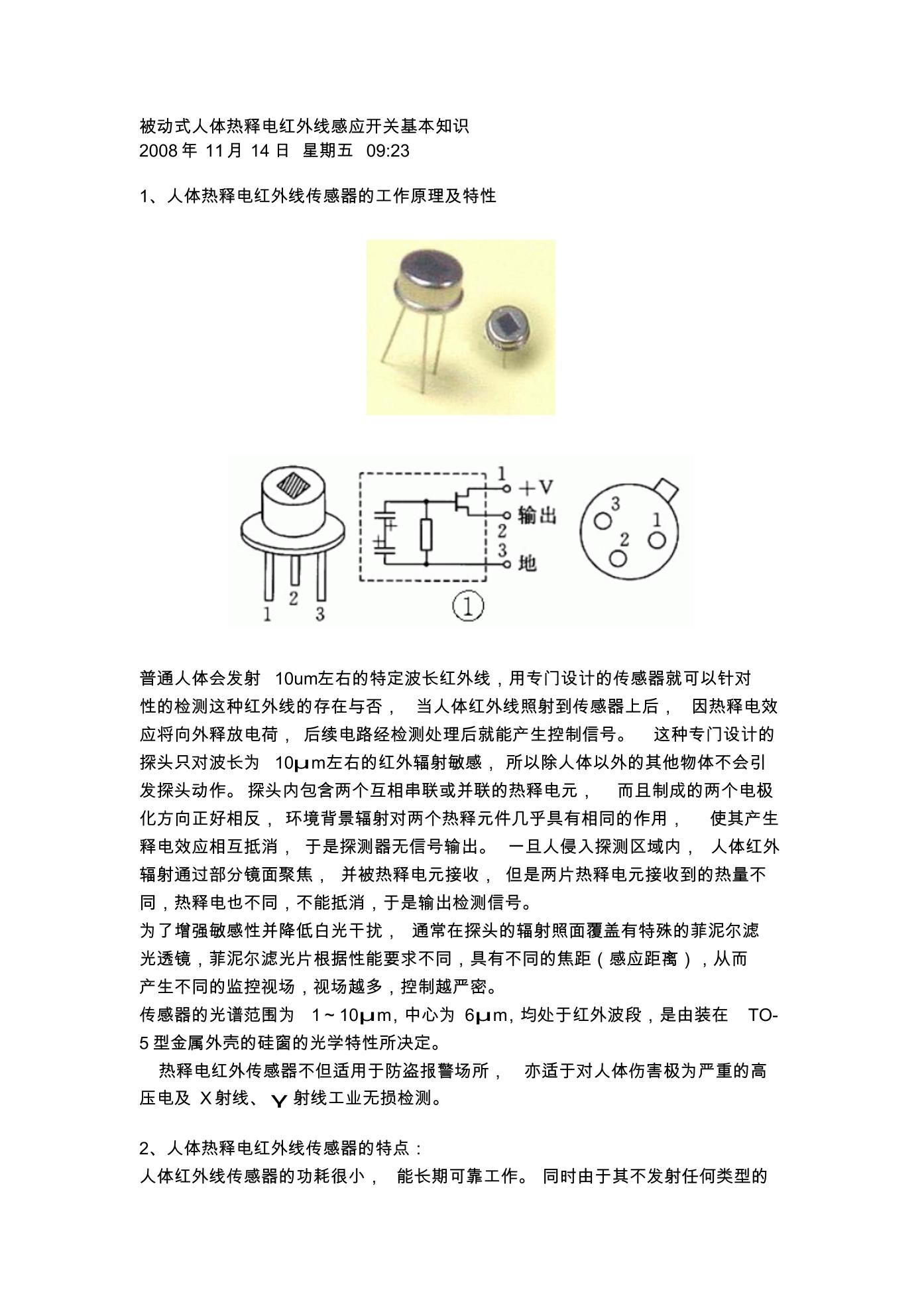

1、人体热释电红外线传感器的工作原理及特性
普通人体会发射 10um左右的特定波长红外线,用专门设计的传感器就可以针对
性的检测这种红外线的存在与否, 当人体红外线照射到传感器上后, 因热释电效
应将向外释放电荷, 后续电路经检测处理后就能产生控制信号。 这种专门设计的
探头只对波长为 10μm左右的红外辐射敏感, 所以除人体以外的其他物体不会引
发探头动作。探头内包含两个互相串联或并联的热释电元, 而且制成的两个电极
化方向正好相反, 环境背景辐射对两个热释元件几乎具有相同的作用, 使其产生
释电效应相互抵消, 于是探测器无信号输出。 一旦人侵入探测区域内, 人体红外
辐射通过部分镜面聚焦, 并被热释电元接收, 但是两片热释电元接收到的热量不
同,热释电也不同,不能抵消,于是输出检测信号。
为了增强
