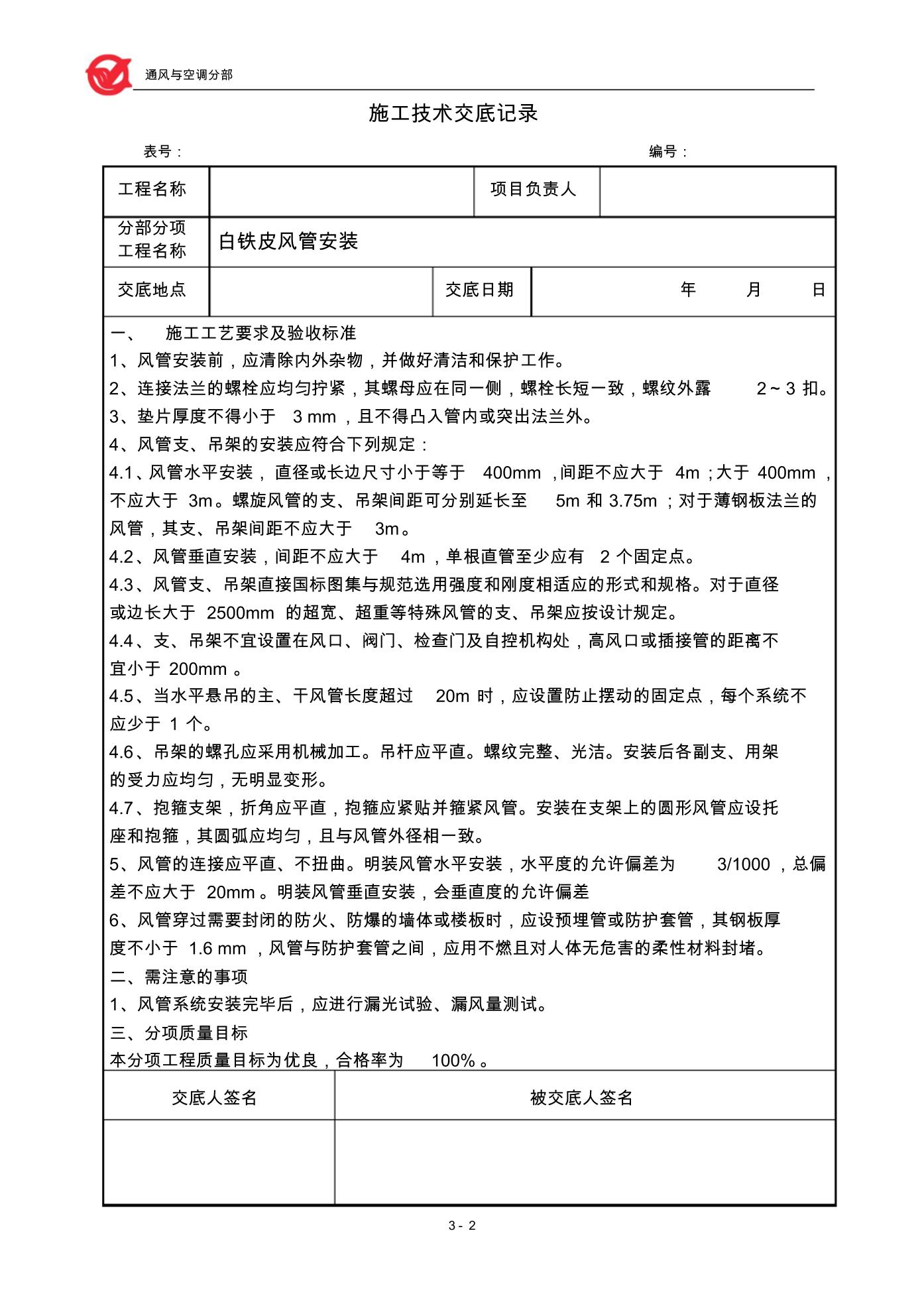

通风与空调分部 3－2 施工技术交底记录 表号： 编号： 工程名称 项目负责人 分部分项 工程名称 白铁皮风管安装 交底地点 交底日期 年 月 日 一、 施工工艺要求及验收标准 1、风管安装前，应清除内外杂物，并做好清洁和保护工作。 2、连接法兰的螺栓应均匀拧紧，其螺母应在同一侧，螺栓长短一致，螺纹外露 2～3 扣。 3、垫片厚度不得小于 3 mm，且不得凸入管内或突出法兰外。 4、风管支、吊架的安装应符合下列规定： 4.1、风管水平安装，直径或长边尺寸小于等于 400mm，间距不应大于 4m；大于 400mm， 不应大于 3m。螺旋风管的支、吊架间距可分别延长至 5m 和 3.75m；对于薄钢板法兰的 风管，其支、吊架间距不应大于 3m。 4.2、风管垂直安装，间距不应大于 4m，单根直管至少应有 2 个固定点。 4.3、风管支、吊架直接国标图集与规范选用强度和刚度相适应的形式和规格。
