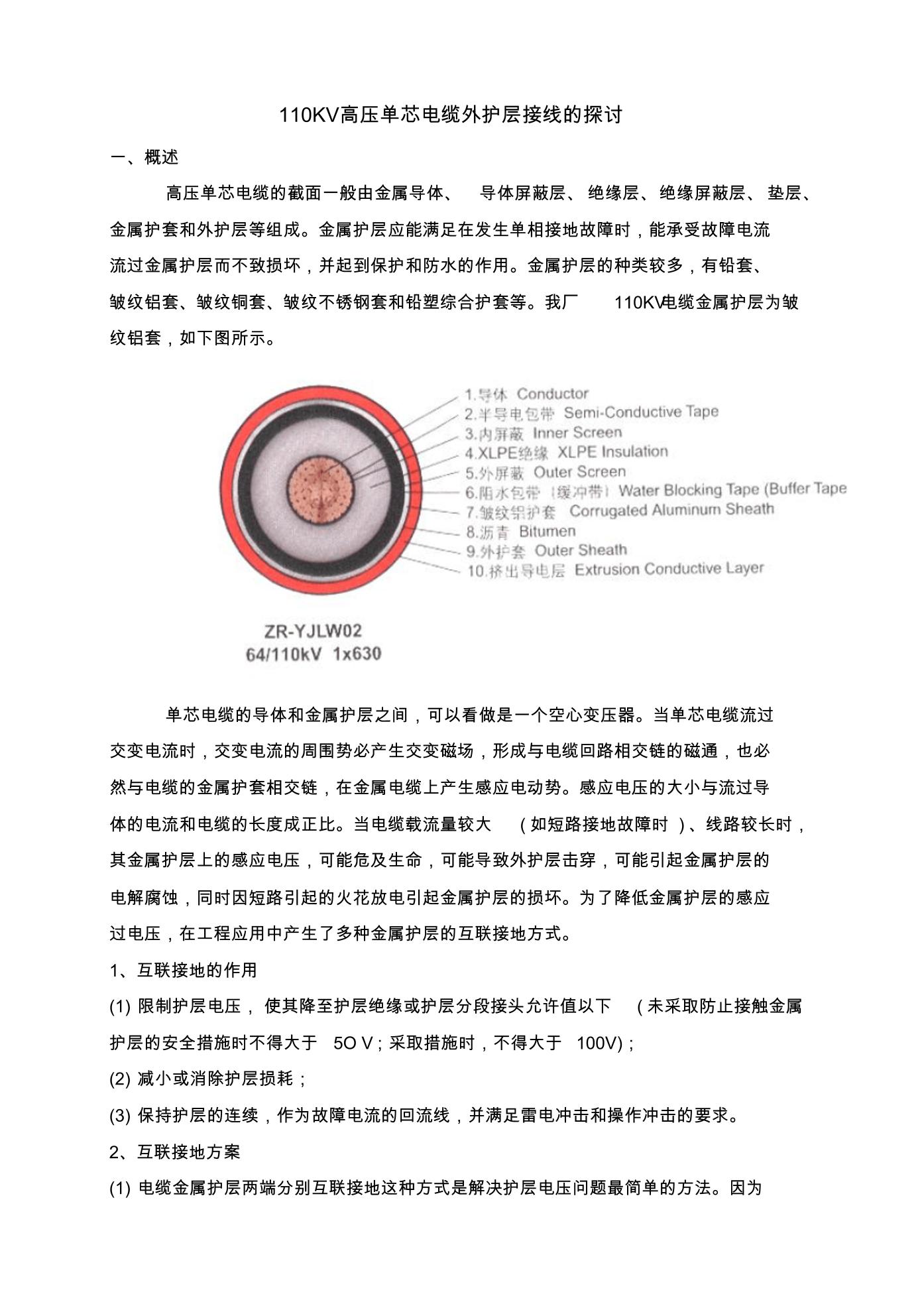

110KV高压单芯电缆外护层接线的探讨 一、概述 高压单芯电缆的截面一般由金属导体、 导体屏蔽层、绝缘层、绝缘屏蔽层、垫层、 金属护套和外护层等组成。金属护层应能满足在发生单相接地故障时，能承受故障电流 流过金属护层而不致损坏，并起到保护和防水的作用。金属护层的种类较多，有铅套、 皱纹铝套、皱纹铜套、皱纹不锈钢套和铅塑综合护套等。我厂 110KV电缆金属护层为皱 纹铝套，如下图所示。 单芯电缆的导体和金属护层之间，可以看做是一个空心变压器。当单芯电缆流过 交变电流时，交变电流的周围势必产生交变磁场，形成与电缆回路相交链的磁通，也必 然与电缆的金属护套相交链，在金属电缆上产生感应电动势。感应电压的大小与流过导 体的电流和电缆的长度成正比。当电缆载流量较大 (如短路接地故障时 )、线路较长时， 其金属护层上的感应电压，可能危及生命，可能导致外护层击穿，可能引起金属护层的 电解腐蚀，同时因短路引
