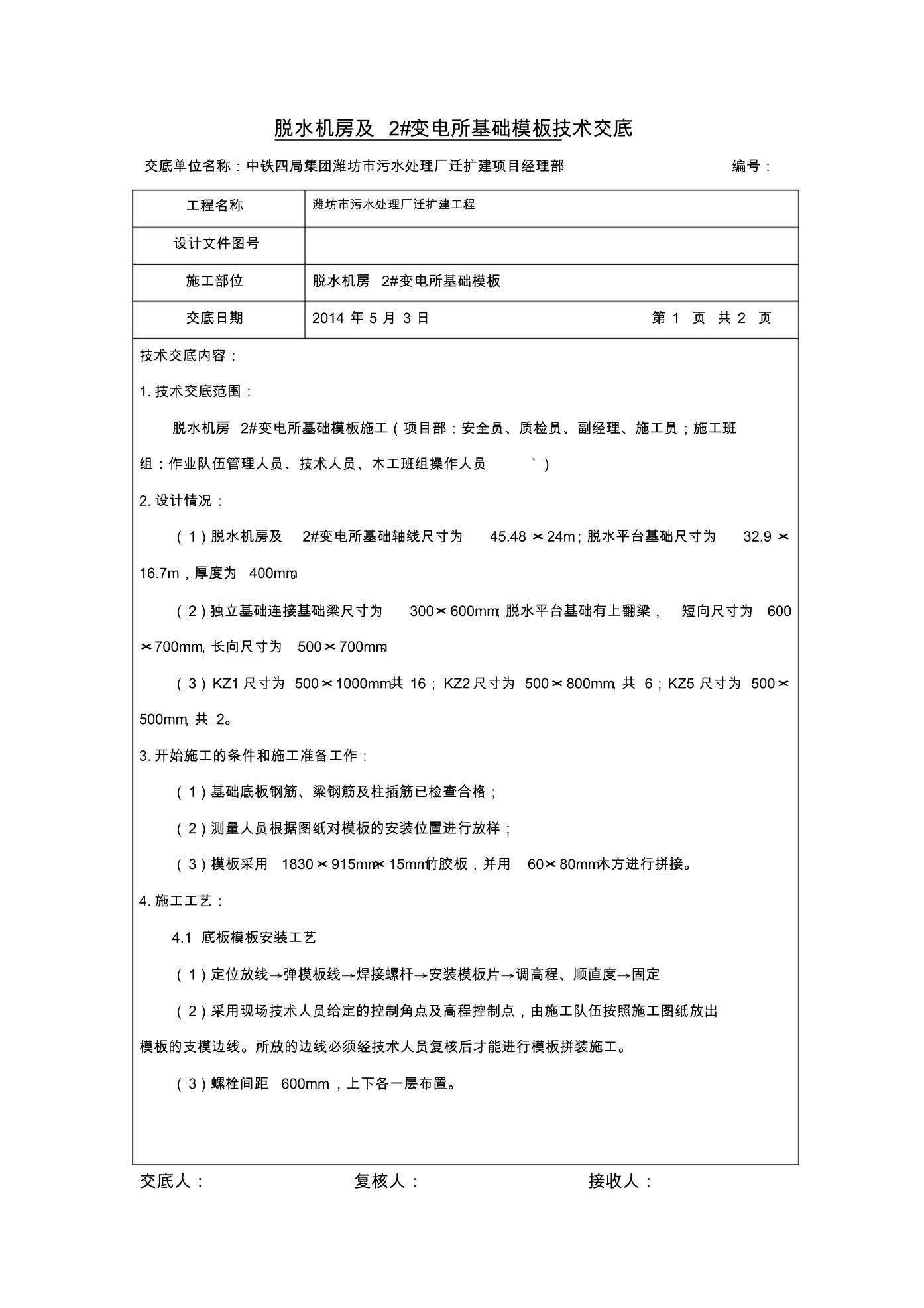

脱水机房及 2#变电所基础模板技术交底 交底单位名称：中铁四局集团潍坊市污水处理厂迁扩建项目经理部 编号： 工程名称 潍坊市污水处理厂迁扩建工程 设计文件图号 施工部位 脱水机房 2#变电所基础模板 交底日期 2014 年 5 月 3 日 第 1 页 共 2 页 技术交底内容： 1.技术交底范围： 脱水机房 2#变电所基础模板施工（项目部：安全员、质检员、副经理、施工员；施工班 组：作业队伍管理人员、技术人员、木工班组操作人员 `） 2.设计情况： （1）脱水机房及 2#变电所基础轴线尺寸为 45.48×24m；脱水平台基础尺寸为 32.9 × 16.7m，厚度为 400mm。 （2）独立基础连接基础梁尺寸为 300×600mm；脱水平台基础有上翻梁， 短向尺寸为 600 ×700mm，长向尺寸为 500×700mm。 （3）KZ1尺寸为 500×1000mm共 16；KZ2尺寸为 5
