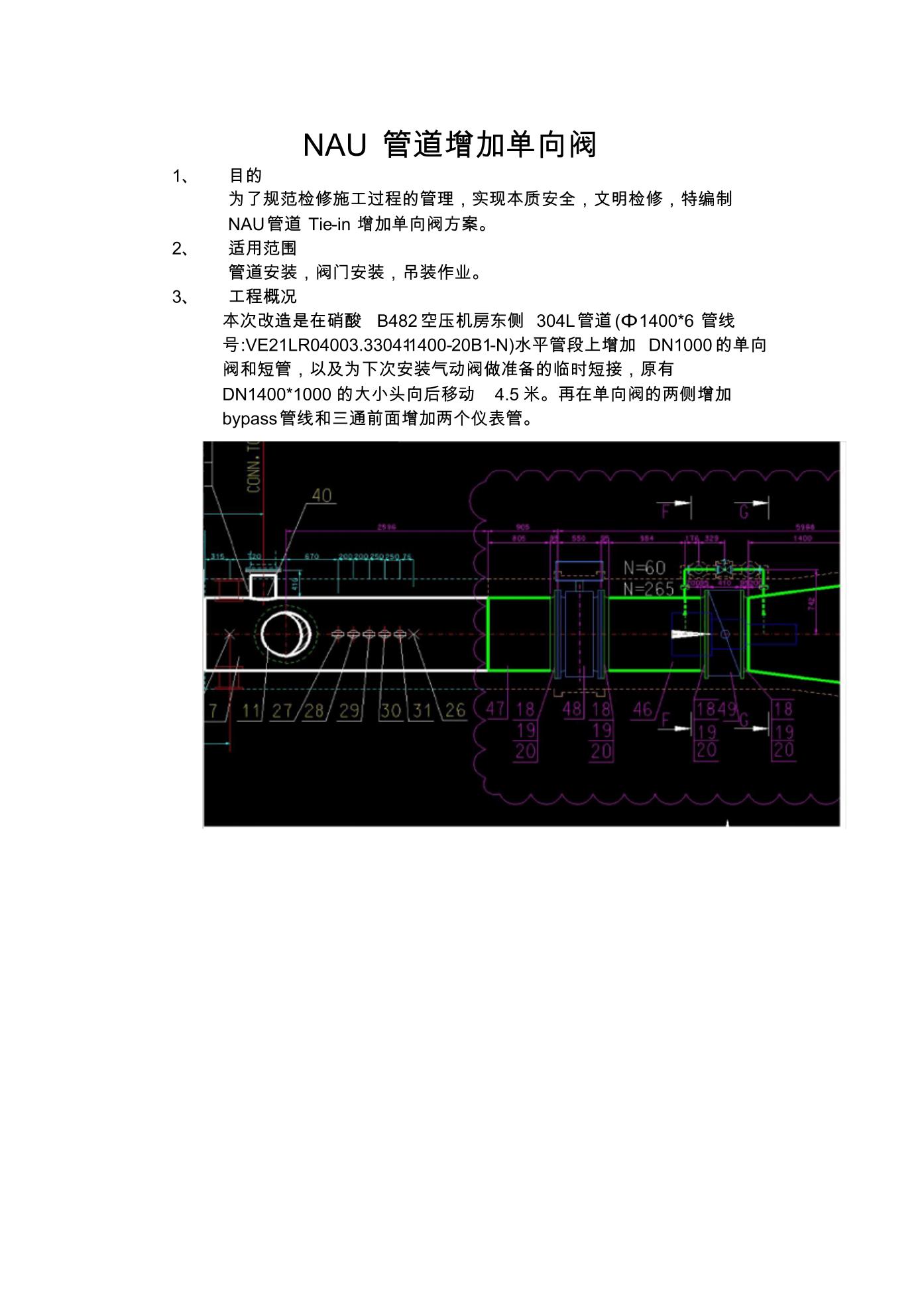

NAU 管道增加单向阀 1、 目的 为了规范检修施工过程的管理，实现本质安全，文明检修，特编制 NAU管道 Tie-in 增加单向阀方案。 2、 适用范围 管道安装，阀门安装，吊装作业。 3、 工程概况 本次改造是在硝酸 B482空压机房东侧 304L管道 (Φ1400*6 管线 号:VE21LR04003.33041-1400-20B1-N)水平管段上增加 DN1000的单向 阀和短管，以及为下次安装气动阀做准备的临时短接，原有 DN1400*1000的大小头向后移动 4.5米。再在单向阀的两侧增加 bypass管线和三通前面增加两个仪表管。 4、 编制依据 GB50235-2010 工业金属管道工程施工及验收规范、 SH/T3517-2001 石油化工钢制管道工程施工工艺标准 GB50236-2011 现场设备、工业管道焊接工程施工及验收规范 《石油化工工程起重施工规范》 SH/T35
