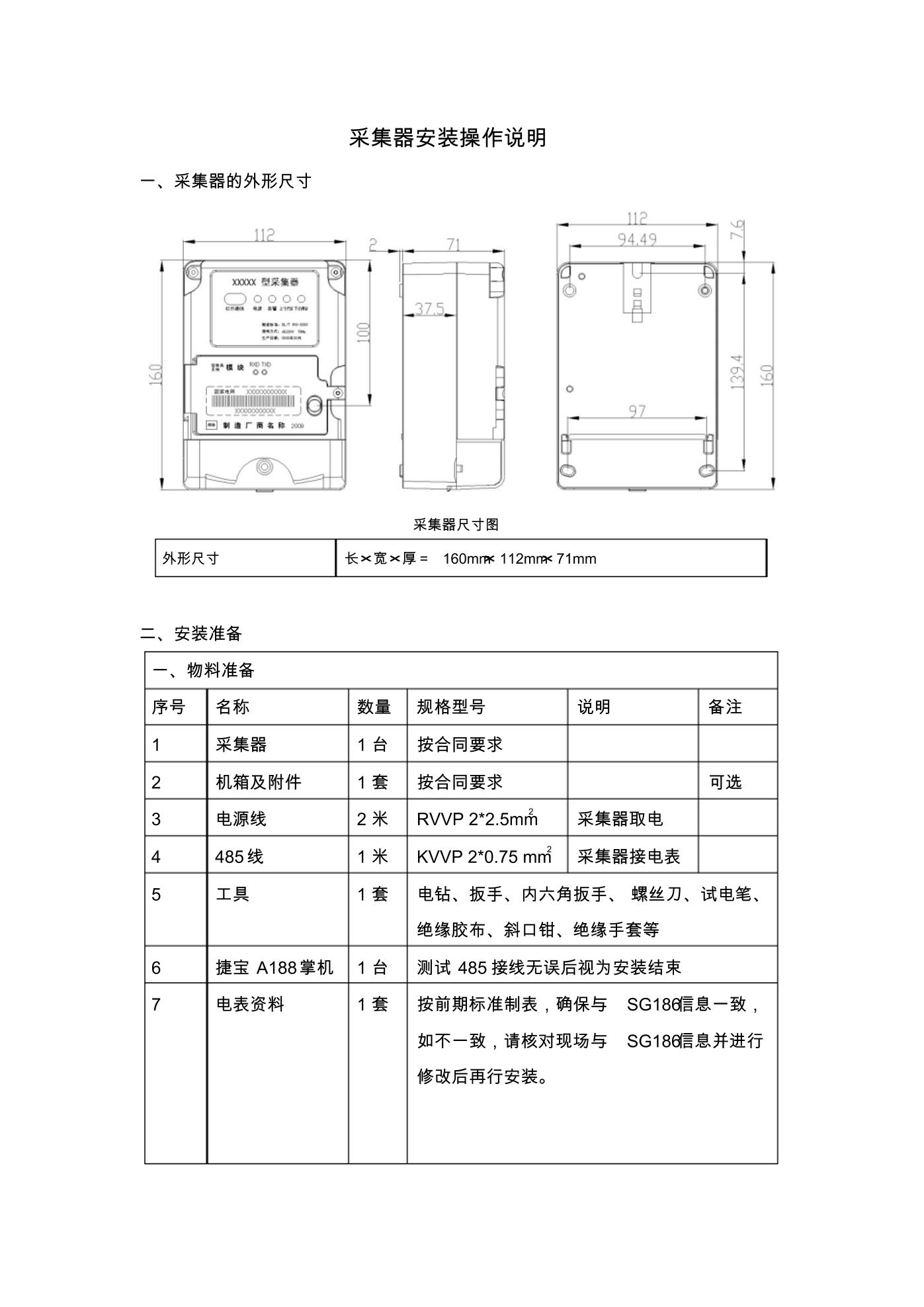

采集器安装操作说明 一、采集器的外形尺寸 采集器尺寸图 外形尺寸 长×宽×厚＝ 160mm× 112mm×71mm 二、安装准备 一、物料准备 序号 名称 数量 规格型号 说明 备注 1 采集器 1台 按合同要求 2 机箱及附件 1套 按合同要求 可选 3 电源线 2米 RVVP 2*2.5mm2 采集器取电 4 485线 1米 KVVP 2*0.75 mm2 采集器接电表 5 工具 1套 电钻、扳手、内六角扳手、 螺丝刀、试电笔、 绝缘胶布、斜口钳、绝缘手套等 6 捷宝 A188掌机 1台 测试 485接线无误后视为安装结束 7 电表资料 1套 按前期标准制表，确保与 SG186信息一致， 如不一致，请核对现场与 SG186信息并进行 修改后再行安装。 二、人员准备 序号 工 种 人数 负责事宜 1 现场施工 1 采集器安装现场施工 2 安全监督及资 料核对 1 监督整个采集器安装的现场
