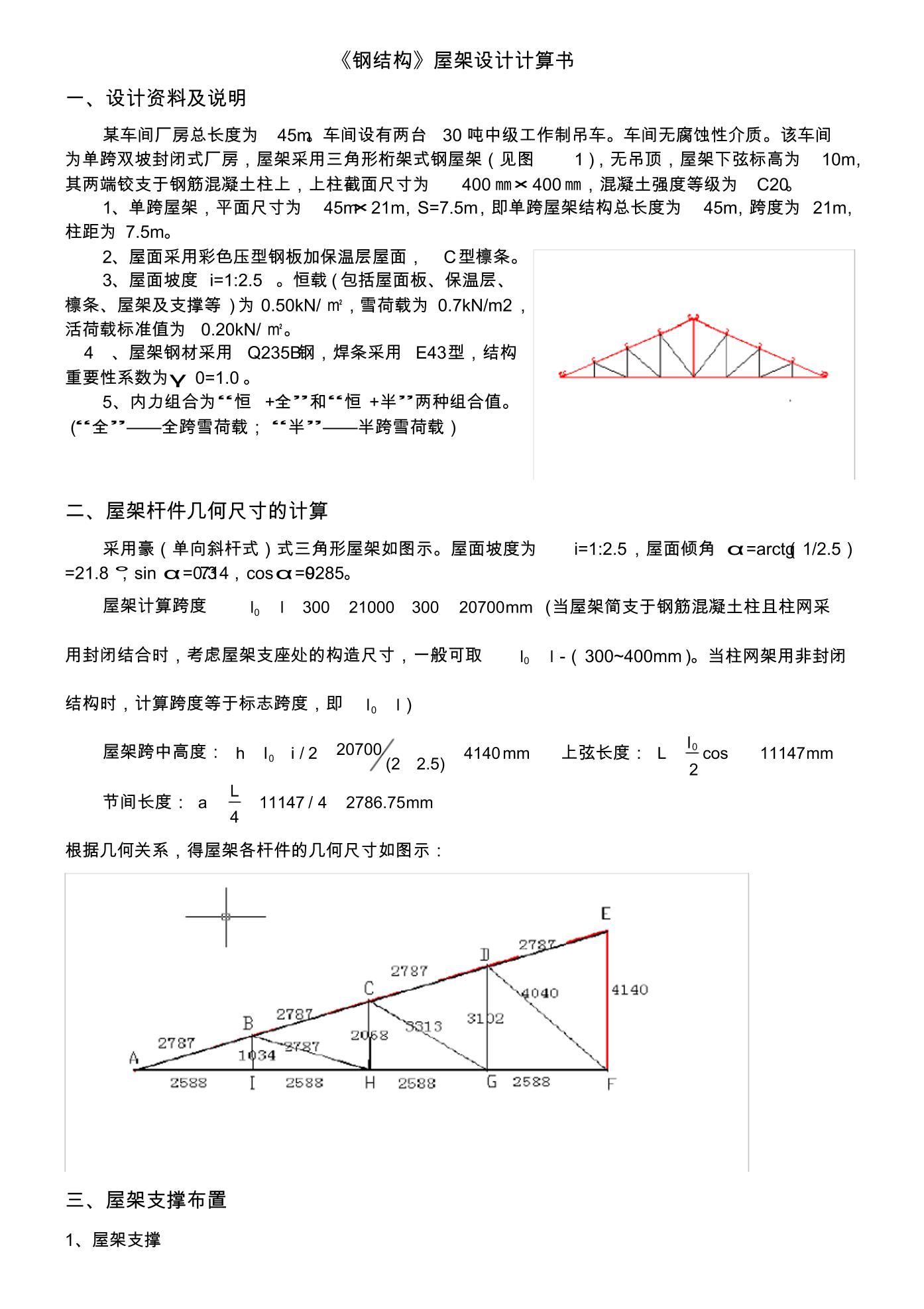

《钢结构》屋架设计计算书 一、设计资料及说明 某车间厂房总长度为 45m。车间设有两台 30吨中级工作制吊车。车间无腐蚀性介质。该车间 为单跨双坡封闭式厂房，屋架采用三角形桁架式钢屋架（见图 1），无吊顶，屋架下弦标高为 10m， 其两端铰支于钢筋混凝土柱上，上柱截面尺寸为 400㎜×400㎜，混凝土强度等级为 C20。 1、单跨屋架，平面尺寸为 45m×21m，S=7.5m，即单跨屋架结构总长度为 45m，跨度为 21m， 柱距为 7.5m。 2、屋面采用彩色压型钢板加保温层屋面， C型檩条。 3、屋面坡度 i=1:2.5 。恒载 (包括屋面板、保温层、 檩条、屋架及支撑等 )为 0.50kN/㎡，雪荷载为 0.7kN/m2， 活荷载标准值为 0.20kN/㎡。 4 、屋架钢材采用 Q235B钢，焊条采用 E43型，结构 重要性系数为γ 0=1.0。 5、内力组合为“恒 +全”和
