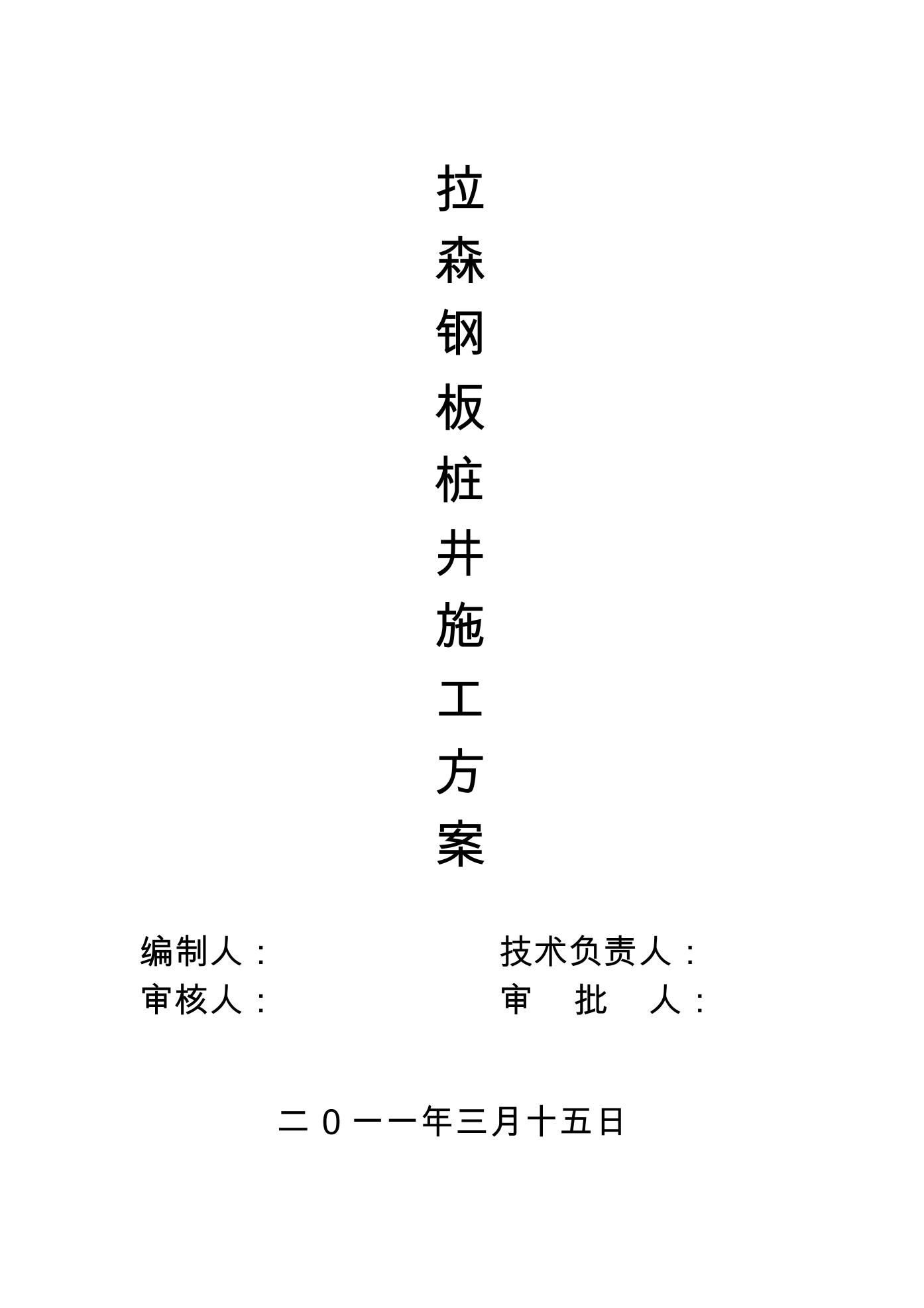

拉 森 钢 板 桩 井 施 工 方 案 编制人： 技术负责人： 审核人： 审 批 人： 二 0一一年三月十五日 拉森钢板桩井施工方案 在管道破损处做一口拉森钢板桩井，尺寸为 8.0m×4.0m。井外侧河边处用 土作一道 1.50m宽的围堰。围堰内打一排 ?600高压旋喷桩，作止水帷幕。施工 前采用潜水员在管道上下游检查井内， 将管道封堵。根据测量放样在管道破损处 把井的位置放出， 施工顺序：插入围堰钢板桩→插入拉森钢板桩→围堰填土→高 压旋喷桩施工→封堵管头→抽水→挖土→安装围檩→坑底土体注浆加固→挖土 至底板→浇筑钢筋砼底板→管道破损处修复→养护→回填→拔桩。 一、钢板桩工作坑施工： 本工作坑采用插入 SP-Ⅲ400“U”型钢板桩作受力围护结构，桩长 12.0m。 1、钢板桩的检查、运输及堆放 本工程钢板桩为热轧“ U”型钢。不论是新的还是使用过的，均应无损伤， 并应有一定的强度和刚度，
