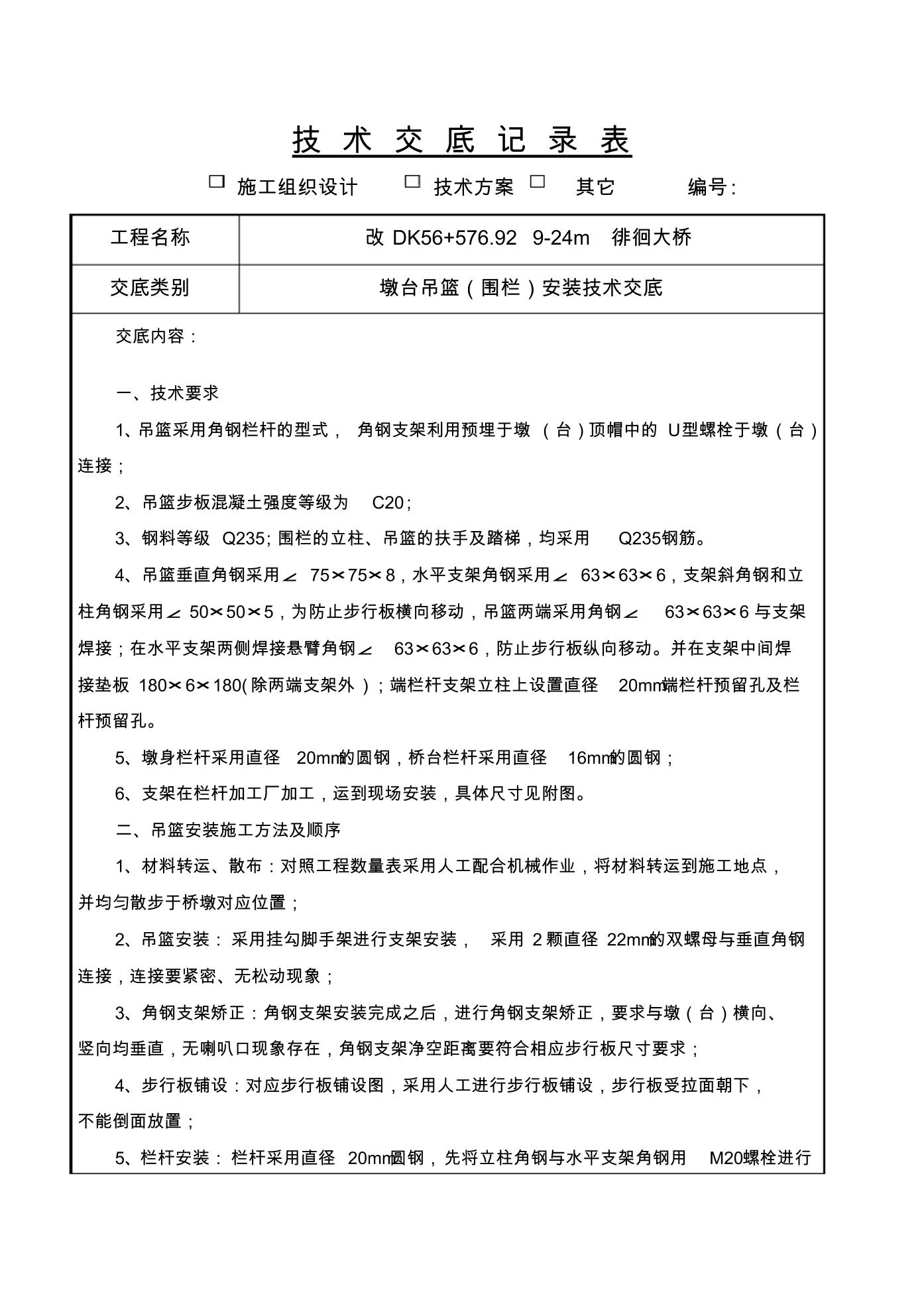

技 术 交 底 记 录 表 施工组织设计 技术方案 其它 编号 : 工程名称 改 DK56+576.92 9-24m 徘徊大桥 交底类别 墩台吊篮（围栏）安装技术交底 交底内容： 一、技术要求 1、吊篮采用角钢栏杆的型式， 角钢支架利用预埋于墩 （台）顶帽中的 U型螺栓于墩（台） 连接； 2、吊篮步板混凝土强度等级为 C20； 3、钢料等级 Q235；围栏的立柱、吊篮的扶手及踏梯，均采用 Q235钢筋。 4、吊篮垂直角钢采用∠ 75×75×8，水平支架角钢采用∠ 63×63×6，支架斜角钢和立 柱角钢采用∠ 50×50×5，为防止步行板横向移动，吊篮两端采用角钢∠ 63×63×6与支架 焊接；在水平支架两侧焊接悬臂角钢∠ 63×63×6，防止步行板纵向移动。并在支架中间焊 接垫板 180×6×180(除两端支架外 )；端栏杆支架立柱上设置直径 20mm端栏杆预留孔及栏 杆预留孔。 5、墩
