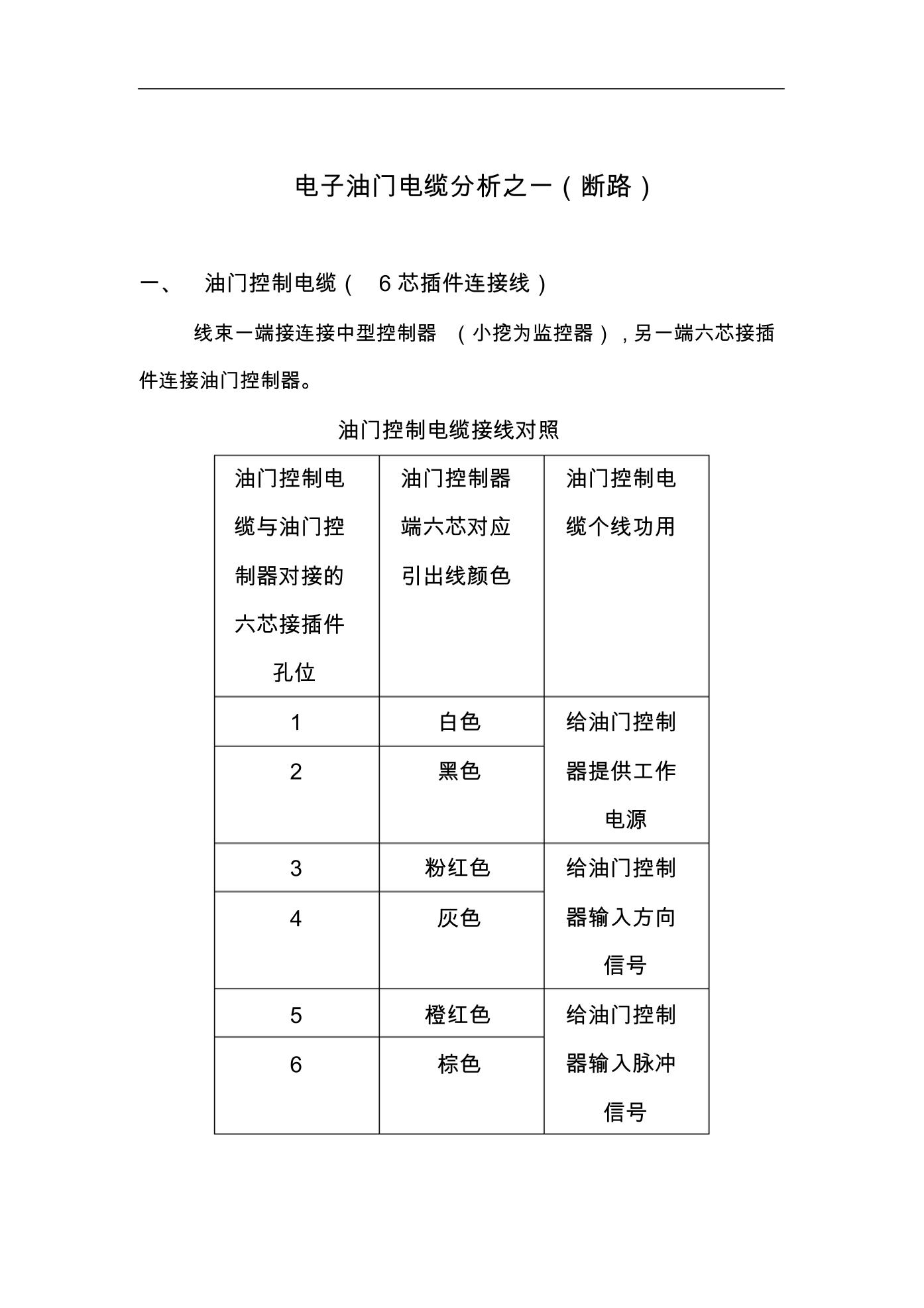

电子油门电缆分析之一（断路） 一、 油门控制电缆（ 6芯插件连接线） 线束一端接连接中型控制器 （小挖为监控器），另一端六芯接插 件连接油门控制器。 油门控制电缆接线对照 油门控制电 缆与油门控 制器对接的 六芯接插件 孔位 油门控制器 端六芯对应 引出线颜色 油门控制电 缆个线功用 1 白色 给油门控制 器提供工作 电源 2 黑色 3 粉红色 给油门控制 器输入方向 信号 4 灰色 5 橙红色 给油门控制 器输入脉冲 信号 6 棕色 如果油门控制电缆中线束断路，通常会引起步进电机 / 油门马达输出异常。经过测试，大概有以下几种故障类型： 为更加清晰地研究故障，可先将油门推拉轴或硬轴从 步进电机拉臂上拆下。 Ⅰ . 上电后拉臂不卡死 ，可在行程范围内随处移动 导致此故障现象的可能原因有： ①． 油门控制电缆 24V+线断路或者油门控制器端 6 芯引出线中的白色线断路 ②． 油门控制电缆 2
