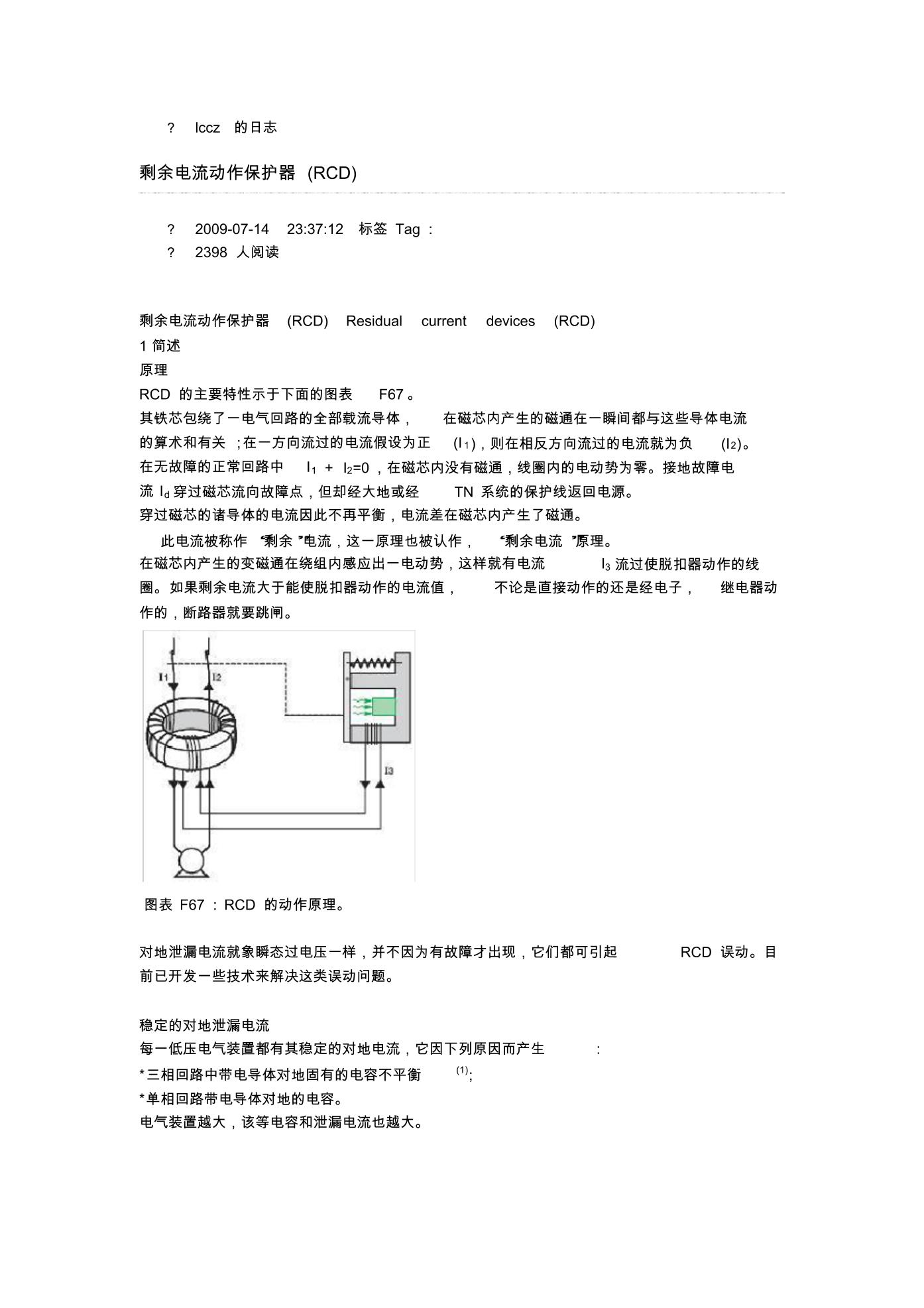

? lccz 的日志 剩余电流动作保护器 (RCD) ? 2009-07-14 23:37:12 标签 Tag： ? 2398 人阅读 剩余电流动作保护器 (RCD) Residual current devices (RCD) 1 简述 原理 RCD 的主要特性示于下面的图表 F67。 其铁芯包绕了一电气回路的全部载流导体， 在磁芯内产生的磁通在一瞬间都与这些导体电流 的算术和有关 ;在一方向流过的电流假设为正 (I 1)，则在相反方向流过的电流就为负 (I2)。 在无故障的正常回路中 I1 + I2=0，在磁芯内没有磁通，线圈内的电动势为零。接地故障电 流 Id穿过磁芯流向故障点，但却经大地或经 TN 系统的保护线返回电源。 穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。 此电流被称作 “剩余”电流，这一原理也被认作， “剩余电流 ”原理。 在磁芯内产生的变磁通在绕组
