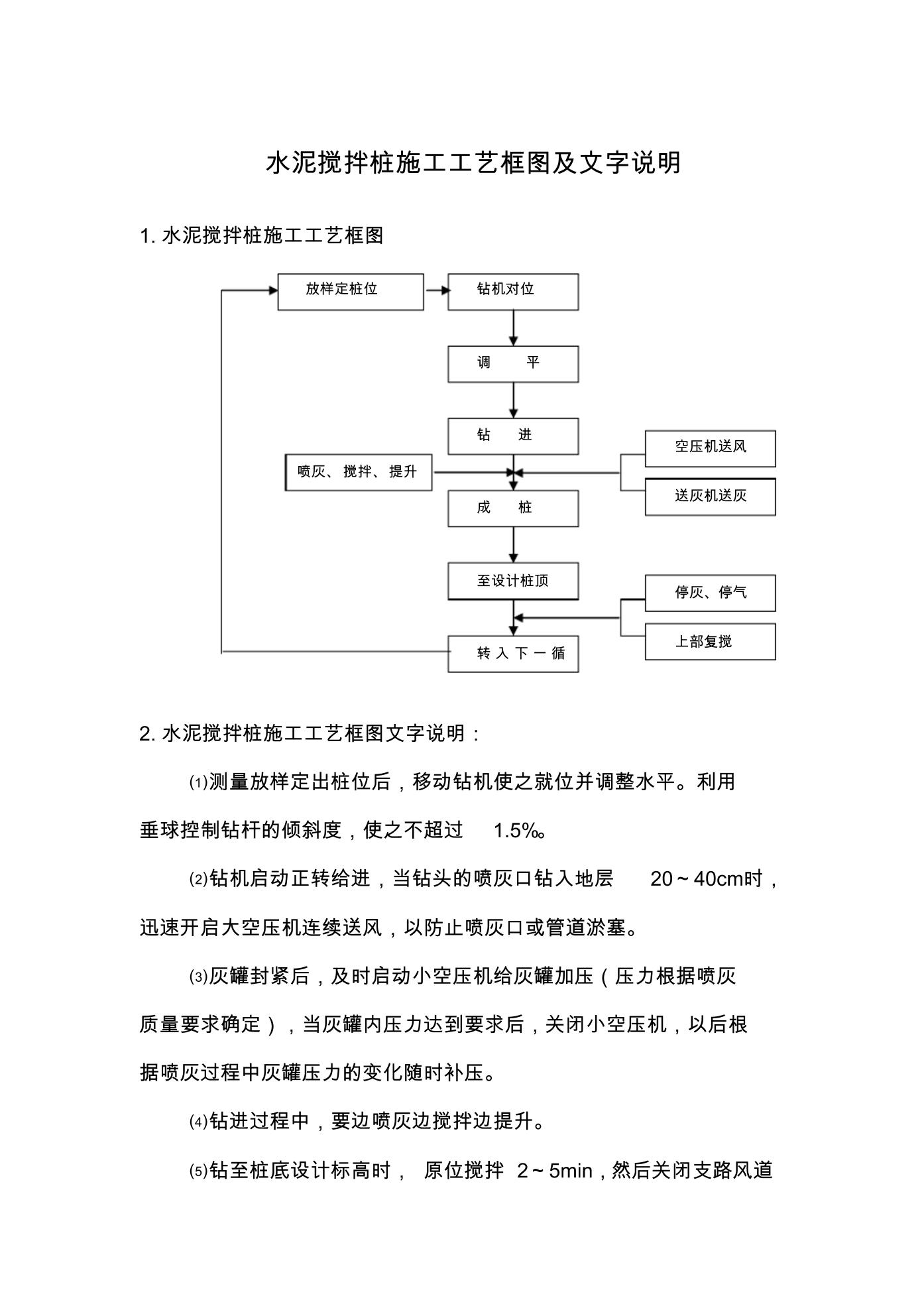

水泥搅拌桩施工工艺框图及文字说明 1.水泥搅拌桩施工工艺框图 2.水泥搅拌桩施工工艺框图文字说明： ⑴测量放样定出桩位后，移动钻机使之就位并调整水平。利用 垂球控制钻杆的倾斜度，使之不超过 1.5%。 ⑵钻机启动正转给进，当钻头的喷灰口钻入地层 20～40cm时， 迅速开启大空压机连续送风，以防止喷灰口或管道淤塞。 ⑶灰罐封紧后，及时启动小空压机给灰罐加压（压力根据喷灰 质量要求确定），当灰罐内压力达到要求后，关闭小空压机，以后根 据喷灰过程中灰罐压力的变化随时补压。 ⑷钻进过程中，要边喷灰边搅拌边提升。 ⑸钻至桩底设计标高时， 原位搅拌 2～5min，然后关闭支路风道 停灰、停气 上部复搅 空压机送风 送灰机送灰 钻机对位 调 平 钻 进 成 桩 至设计桩顶 转入 下一循 喷灰、搅拌、提升 放样定桩位 阀门，在压力正常时开启发送器送灰。在整个送灰过程中，要时刻注 意观察压力情况和橡皮管的
