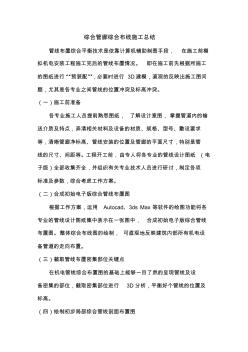

综合管廊综合布线施工总结
管线布置综合平衡技术是依靠计算机辅助制图手段, 在施工前模
拟机电安装工程施工完后的管线布置情况。 即在施工前先根据所施工
的图纸进行“预装配”,必要时进行 3D建模,直观的反映出施工图问
题,尤其是各专业之间管线的位置冲突及标高冲突。
(一)施工前准备
各专业施工人员提前熟悉图纸, 了解设计意图, 掌握管道内的输
送介质及特点,弄清相关材料及设备的材质、规格、型号、敷设要求
等,清晰管廊净标高、管线安装的位置及管廊的平面尺寸,特别是管
线的尺寸、间距等。工程开工前,由专人将各专业的管线设计图纸 (电
子版)全部收集齐全,并组织有关专业技术人员进行研讨,制定各项
标准及参数,综合考虑工作方案。
(二)合成初始电子版综合管线布置图
根据工作方案,运用 Autocad、3ds Max 等软件的绘图功能将各
专业的管线设计图纸集中表示在一张图中, 合成初始电子版综合管线
