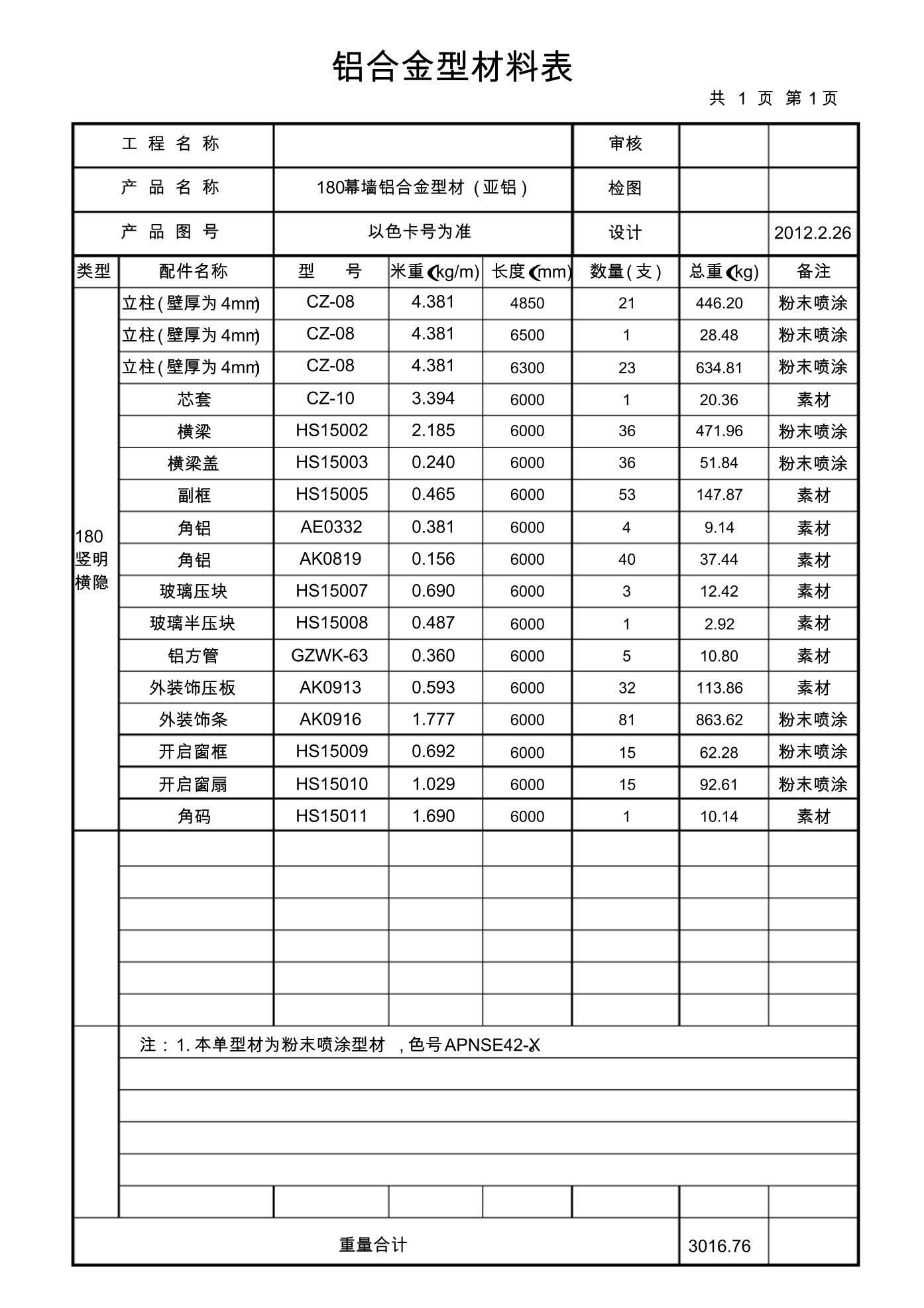

铝合金型材料表
共 1 页 第 1 页
审核
检图
设计 2012.2.26
类型 配件名称 型 号 米重(kg/m) 长度(mm) 数量 (支 ) 总重(kg) 备注
立柱 (壁厚为4mm) CZ-08 4.381 4850 21 446.20 粉末喷涂
立柱 (壁厚为4mm) CZ-08 4.381 6500 1 28.48 粉末喷涂
立柱 (壁厚为4mm) CZ-08 4.381 6300 23 634.81 粉末喷涂
芯套 CZ-10 3.394 6000 1 20.36 素材
横梁 HS15002 2.185 6000 36 471.96 粉末喷涂
横梁盖 HS15003 0.240 6000 36 51.84 粉末喷涂
副框 HS15005 0.465 6000 53 147.87 素材
角铝 AE0332 0.381 6000 4 9.14 素材
角铝 AK0819 0
