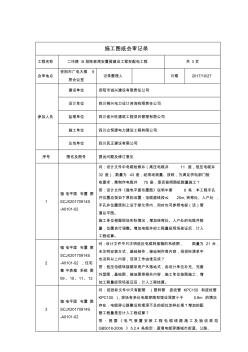

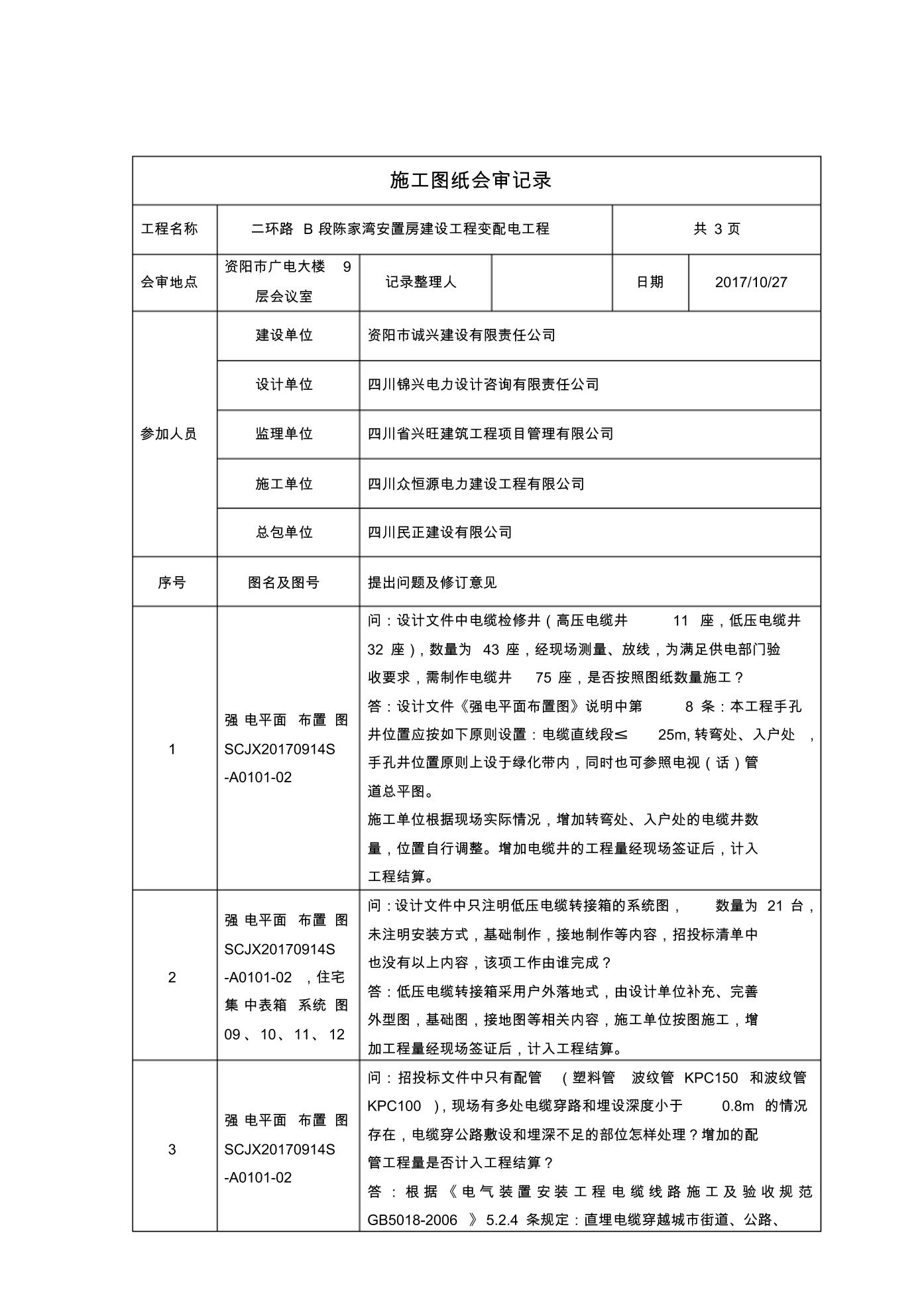

施工图纸会审记录
工程名称 二环路 B 段陈家湾安置房建设工程变配电工程 共 3 页
会审地点
资阳市广电大楼 9
层会议室
记录整理人 日期 2017/10/27
参加人员
建设单位 资阳市诚兴建设有限责任公司
设计单位 四川锦兴电力设计咨询有限责任公司
监理单位 四川省兴旺建筑工程项目管理有限公司
施工单位 四川众恒源电力建设工程有限公司
总包单位 四川民正建设有限公司
序号 图名及图号 提出问题及修订意见
1
强 电平面 布置 图
SCJX20170914S
-A0101-02
问:设计文件中电缆检修井(高压电缆井 11 座,低压电缆井
32 座),数量为 43 座,经现场测量、放线,为满足供电部门验
收要求,需制作电缆井 75 座,是否按照图纸数量施工?
答:设计文件《强电平面布置图》说明中第 8 条:本工程手孔
井位置应按如下原则设置:电缆直线段≤ 25m,转弯处、入户处
